MC系列烧结风机仪表柜

产品名称:MC系列烧结风机仪表柜

产品类型:水阻柜操作台(箱)

浏览次数:216次

产品简介:MC系列烧结风机仪表柜对烧结风机系统的各组件如风机本体、拖动电机、稀油站、电动执行器等进行必要的监测,控制和保护,对风机轴承温度,阀位,风机工作状态进行监测,风机的各种信号可现场直观显示。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一、 概述MC系列仪表控制柜

烧结鼓风机通常称烧结风机,冶炼用的矿石在冶炼之前对矿石要进行烧结,烧结要用烧结机,而烧结炉则需用烟气主抽风机和冷却通风机,离心式鼓风机以其大风量、高负压的性能特点成为了烧结厂用主抽风机的主流选择。

根据风机在烧结系统所处的工段不同,分别称为:烧结主抽风机 (SJ系列)、烧结环冷/冷却风机(SJ/AII系列)、机头/机尾除尘风机(Y4-73G4-73系列)、烧结机点火助燃风机(9-19/9-26系列)等。

烧结风机作为烧结机配套的主抽烟机,其耗电量大约占烧结厂总耗电量的50%以上。又因其输送的介质为烧结烟气,含尘量大,因此,提高效率,降低能耗,加强耐磨措施,提高使用寿命,仍是烧结离心鼓风机的主要技术课题,

烧结鼓风机的风量取决于烧结机的烧结面积;压力取决于烧结料层的厚度。

目前,烧结机的大型化(已可生产1000 m2的烧结机)和厚料层(已达700mm),促使烧结离心鼓风机向大风量、高负压方向发展。烧结离心鼓风机的最大流量为23000m3/min,最高压力为19620Pa,最大功率为14500kW。

由于制造工艺条件和运输条件等因素的限制,特大型烧结机配套的烧结引风机往往采用双机并联形式。

SJ系列烧结鼓风机选型原则(行业统一)

规模(m2烧结)

选用风机(系列)

规模(m2烧结)

选用风机(系列)

20-30

SJ1800-SJ2800

130-160

SJ12000-SJ16500

30-36

SJ3000-SJ3600

160-180

SJ16000-SJ18500

40-50

SJ4000-SJ5500

200-250

SJ10000-SJ13500(两台并联)

55-75

SJ5500-SJ7500

250-300

SJ12000-SJ16000(两台并联)

80-90

SJ7500-SJ10000

300-350

SJ16000-SJ18500(两台并联)

100-130

SJ10000-SJ15000

350-450

SJ18500-SJ21000(两台并联)

       MC系列烧结风机仪表柜烧结风机系统的各组件如风机本体、拖动电机、稀油站、电动执行器等进行必要的监测,控制和保护,对风机轴承温度,阀位,风机工作状态进行监测,风机的各种信号可现场直观显示。同时可配备DCS连接端口,便于大型风机系统的DCS组态,从而实现就地及中控双重控制。MC系列烧结风机仪表柜的控制模式为现场信号(包括温度、压力、阀位、振动、位移、转速等)经电缆传送至本就地仪表柜,进二次仪表进行显示和信号处理,结合现场控制要求,控制柜再对各种信号进行报警,起停及联锁处理,并将相应信号转换成标准信号连同各种报警及运行状态信号远传至DCS系统,由DCS系统进行集中监控。对大型设备的就地控制,则可采用以PLC(可编程控制器)为核心,通过不同的功能模块完成数据采集,运行,显示和控制,组成一个PLC控制系统,并直接与DCS通讯。

     MC系列烧结风机仪表柜主要仪表及电气部件采用国内外知名电器品牌。产品质量稳定可靠,性能优越,技术全面,其卓越的控制性能已被广大的用户群所肯定。
 二、 MC系列烧结风机仪表柜型号说明

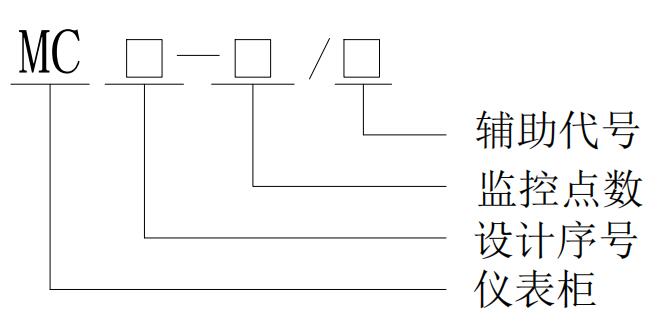

 MC系列仪表控制柜型号说明
三、 MC系列烧结风机仪表柜基本技术指标
1. 仪表柜电源: AC380V 三相四线,仪表供电电源AC220V±10%、频率50Hz

2. 仪表柜信号输入:

  风机轴承温度信号:PT100温度传感器

  电动机机轴承温度信号:PT100温度传感器

  电动机机绕组温度信号:PT100温度传感器

MC系列仪表控制柜温度仪表  风机压力信号:4-20mA压力变送器
  风机转速信号:磁电式转速传感器
  风机振动信号:振动速度传感器
  风机轴位移信号:电涡流式轴位移传感器
  电动机电流信号:0-5A/0-1A/DC4-20mA
  供电电压信号:0-100V/0-400V/ DC4-20mA
3. 信号输出: 现场信号就地数码显示,与DCS联络信号为DC 4~20 mA信号

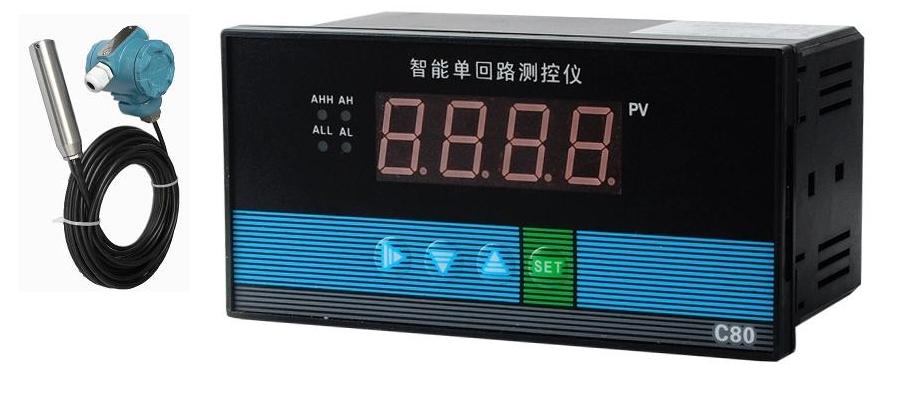

各种状态及报警信号就地为按钮或指示灯显示,与DCS联络信号输出为开关量(无源接点)MC系列仪表控制柜料位表
4. 测控精度:1.0%
5. 报警方式:报警状态信号输出,就地报警指示及联锁控制
6. 控制输出功率:按设计配置。
7. 所有参数可现场设定,并可进行现场误差修正。
8. 控制柜进线方式:下进线方式
9. 柜体结构:按用户及现场要求设计
10.环境要求:
周围无腐蚀性、无强磁场场合;
环境温度:0-50℃
相对湿度:30~85%RH(无冷凝)
其它状态指示:开关量输出。
四、 MC系列烧结风机仪表柜设备构成

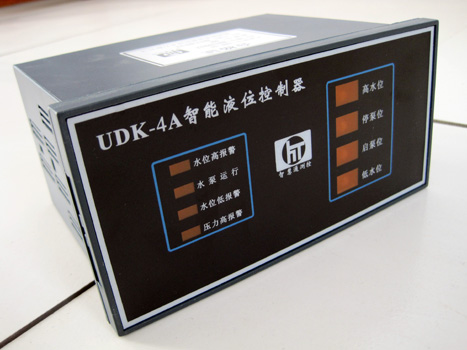

 MC系列烧结风机仪表柜具备风机“远控/就地”转换操作、油泵“手动/自动”转换操作以及报警状态的“手动/联锁”转换操作,现场二次仪表均具备与DCS系统进行信号传递或通讯的功能。MC系列仪表控制柜液位控制器
 MC系列烧结风机仪表柜其主要配置设备如下:
1)工作状态及报警指示灯:指示各组件工作状态或报警状态;
2) PLC控制组件(智能组态选件);
3) 控制柜电源开关:用于控制控制柜仪表电源。主备电源自动切换(可选);

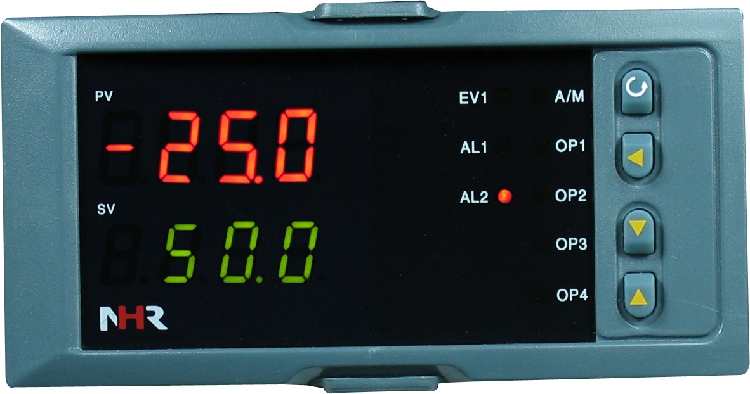

4)温度控制变送仪:型智能型温度控制报警变送仪,用于风机轴承温度、电机温度、增速机轴承温度、电机定子温度、润滑油进油、排油温度和液偶回油、排油温度等的监测、控制及报警以及测量信号再发送(4~20 mADC),并在温度信号异常时自动输出故障报警或停机信号;
5)压力控制变送仪:智能型压力控制报警变送仪,用于液偶或润滑油油压控制报警及压力信号再发送,并在压力出现异常时自动输出故障报警或停机信号;
6)液偶转速变送仪:用于液偶转速信号测量及再发送;

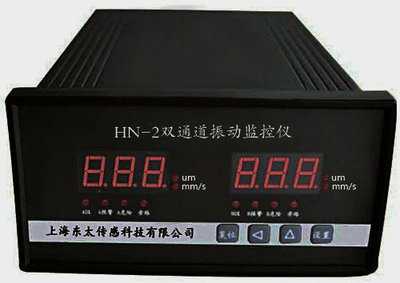

7)风机轴承振动仪,综合振动监视仪,用于风机前后轴承振动监测及报警;
8)风机轴位移监视仪,轴向位移监视仪,用于风机轴向位移监测及报警;
9)手动操作器:智能带伺放手操器,与各种执行机构配套使用,用于液偶转速调节或风机进口风门开度调节;
10)就地操作按钮及转换开关:用于就地对风机、油泵、加热器等进行就地启停控制;MC系列仪表控制柜单回路测控仪
11)控制电源:电动执行器,稀油站油泵电机,电加热器,慢转电机。
以上项目可以根据客户要求进行增减!
五、订货须知MC系列仪表控制柜测振仪

 1)被监控烧结风机的监测点

2)监测点的信号输入输出要求
3)被监控烧结风机的详细控制要求
4)其他特定要求
