MIC-2306型高压运行柜液晶智能操控装置

产品名称:MIC-2306型高压运行柜液晶智能操控装置

产品类型:水阻柜配件

浏览次数:

产品简介:我公司生产的MIC-2306型高压运行柜液晶智能操控装置是针对3~35KV户内高压运行柜设计研制的新一代产品.

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:242796700@QQ.COM

产品介绍

一、概述

 MIC-2306型高压运行柜智能操控装置

         我公司生产的MIC-2306型高压运行柜液晶智能操控装置是针对3~35KV户内高压运行柜设计研制的新一代产品,采用目前世界上选进的DSP(数字信号处理)和单片机技术研制新型数字测量显示及控制的仪表 , 适用于中置型运行柜、手车型运行柜、固定式运行柜、环网型运行柜等多种高压电机运行柜。
       MIC-2306型高压运行柜液晶智能操控装置功能强大:具有动态一次模拟图、带电显示及闭锁功能、温湿度显示及控制、远方/就地及操作功能、断路器分/合状态显示、储能指示、接地开关状态指示、小车位置指示、预分预合闪光显示、人体感应及柜内照明、语音防误提示、二次分合闸电压测量及液晶显示。

二、产品功能特点

     1、智能化程度高: 不仅能显示开关分合状态, 还可判断指示小车位置,是处于试验位置与工作位置之间还是处于柜体之外, 且具有双路温湿度测量及显示。
     2、采用大屏幕图形LCD液晶显示,测量结果及参数,清晰醒目。
     3、高可靠性: 采用工业级电子元件。
     4、抗干扰能力强: 采用独特的抗干扰技术

三、技术参数

1、电 源: AC220V±10 % 50 Hz
                  DC110V/ DC220V(用户可选)
2、工作环境:- 20℃ ~ + 60 ℃
3、控制范围:+ 0 ℃ ~ + 100℃
4、控制精度: 温度±1℃       湿度± 5 % RH
5、功 耗:3.6 W
6、抗电强度: 外壳与端子间大于AC 2000 V
7、绝缘性能: 外壳与端子间大于100 MΩ
8、抗 干 扰: 符合GB/ T 17626.8 - 1998标准
9、抗 震 性:10 ~ 55 ~10 Hz   2g1mi

四、安装方式:

1、仪器的安装方式: 嵌入式

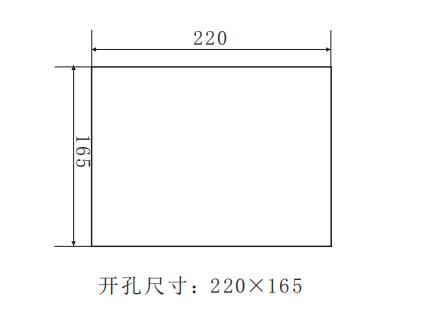

2、仪器的外形尺寸图及开孔尺寸图:( 单位: mm)
 MIC-2306型高压运行柜液晶智能操控装置尺寸开孔图

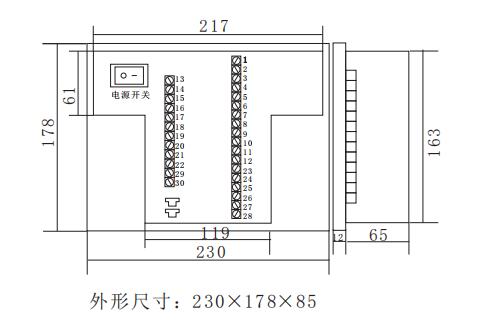

3. 外形图及安装尺寸图(单位 mm)
MIC-2306型高压运行柜液晶智能操控装置安装尺寸图

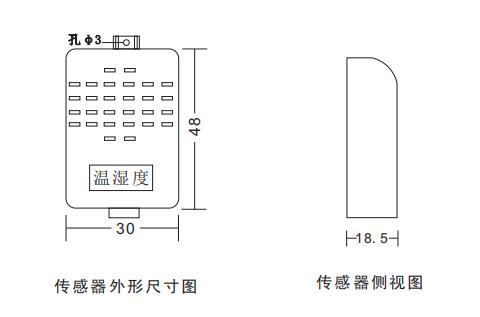

4、传感器的安装方式:
(1)采用螺丝固体式安装(孔径3 mm)。
(2)温湿度传感器与仪器连接采用USB接口插件方式。
MIC-2306型高压运行柜液晶智能操控装置传感器

五、仪器功能介绍

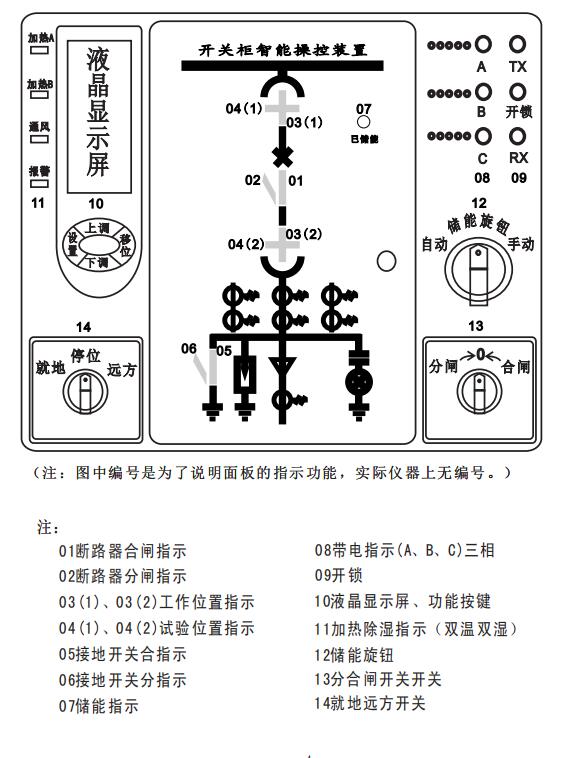

1、产品面板功能显示说明
MIC-2306型高压运行柜液晶智能操控装置功能说明

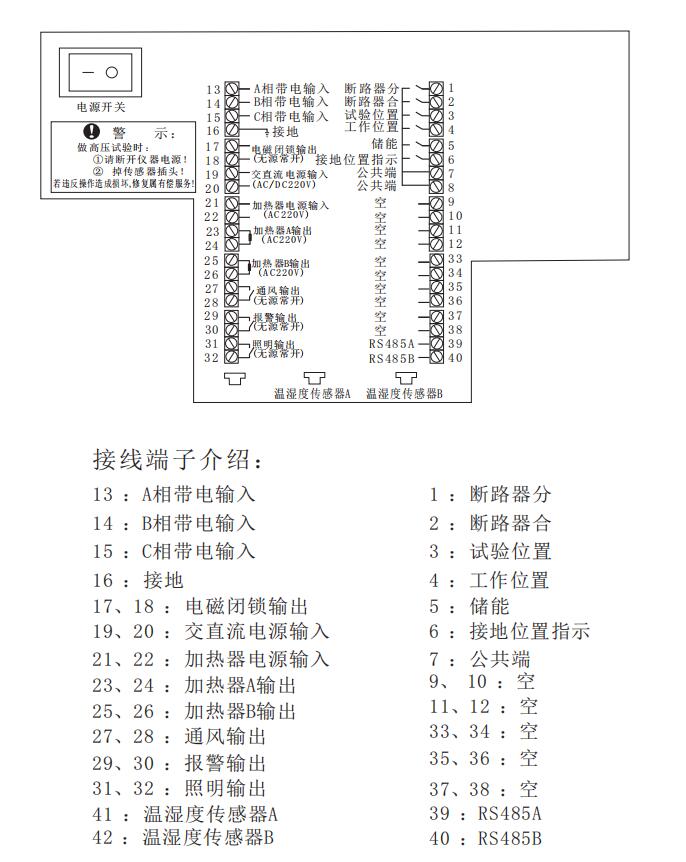

2、端子接线图
(本图仅供参考,具体以实物为准)

MIC-2306型高压运行柜液晶智能操控装置端子图



六、运输与贮存

产品运输和拆封不应受到剧烈冲击,应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。保存产品应在原包装内,保存的地方环境温度为-40℃~+70℃,相对湿度不超过85%,空气中无腐蚀性气体。产品在仓库里保存,应放在台架上,叠放高度不超过2箱,拆箱后,单只包装的产品叠放高度不超过3只。

七、保修期限及订货说明

产品自出厂之日起十二个月内,在用户遵守说明书规定要求进行操作和使用时(除去人为的破坏和操作失误以外造成的损坏)发现产品有功能、外观缺陷和不符合各项技术指标时,制造厂给予免费修理或更换。订货时,请详细写明所需型号及功能要求等相关内容,以便能为您提供更精确之产品。
