水泥厂管磨机JBK3-160型进相器控制变压器

产品名称:水泥厂管磨机JBK3-160型进相器控制变压器

产品类型:水阻柜配件

浏览次数:2888次

产品简介:JBK3-160型进相器控制变压器适用无环流静止式进相器(进相机或转子补偿器)控制电路中,作为进相器的主控板控制电源及同步信号采样电源。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一、概述水泥厂管磨机

管磨机(管式球磨机)为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。管磨机广泛用于建材、冶金、选矿、电力及化工行业粉磨水泥及其它物料。 该管磨机具有破碎比大,生产能力大,对物料适应性强,磨损件易更换等特点。

水泥厂管磨机通常选用MP型进相器作为电动机补偿设备,MP型进相器是一种专为大中型绕线式异步电动机设计制作的就地无功功率补偿装置。它串接于水泥厂管磨机电机转子回路,改变转子电流与转子电压的相位关系,通过磁场进而改变电机定子电流与电压的相位关系,达到提高电机自身功率因数、降低电机定子电流和温升的目的。这种方式从根本上改善了电机的运行状况,显著降低电机及电网的无功损耗,对管磨机节能降耗、降低管磨机运行成本,提高管磨机的经济效益具有重要的意义。

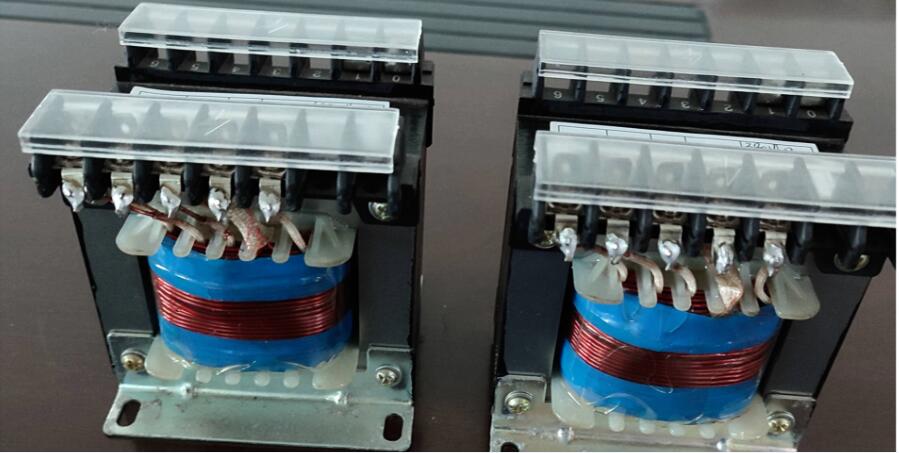

JBK3-160型进相器控制变压器是在国内BK系列控制变压器基础上,经过多年来进一步吸收国内外同类产品的优点,采用优化工艺和严谨设计进行制造,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级F级或H级,并优选国内优质接线端子,具有性能良好、工作可靠、耗能低、体积小、接线安全、适用性广等特点,是一种理想的变压电源。

JBK3-160型进相器控制变压器适用无环流静止式进相器(进相机或转子补偿器)控制电路中,作为进相器的主控板控制电源及同步信号采样电源。进相器上一般有两台变压器,其中一台变压器就是JBK3-160型进相器控制变压器,通常安装在进相器控制盘中,因为体积小,也称:进相器小变压器”;而另一台变压器非常显眼,体积大,有铜排连接,它是进相器的主变压器,为补偿提供电源,也称:“进相变压器”或“进相器主变”,俗称:“进相器大变压器”。水泥厂管磨机JBK3-160型进相器控制变压器

二、使用环境

1、周围空气温度-5℃至+40℃,24小时的平均值不超过+35℃;

2、安装地点海拔不超过2000m;

3、大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,最湿月的平均最大湿度为90%,同时该月的月平均最低温度为+25℃,并考虑到因温度变化发生在产品表面的凝露。

4、无剧烈震动和冲击振动的地方

5、在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方;

6、不受雨雪侵袭的场所。

三、技术参数

1.规格型号: JBK3-160VA

2.冷却方式:自然风冷

3.频率特性:低频

4.频率:50/60HZ

5.电源相数:单相JBK3进相器变压器

6.铁心形状:E形

7.绕组数目:多绕组

8.防潮方式:开放式

9.外形结构:立式

10.电压比:

  380V /18V /18V /6V

12.效率:≥95%

13.温升:<60

14.波形畸变:<0.1%

15.高压测试:2500V,1分钟无击穿

16.绝缘电阻:绕阻对地绝缘电阻≥500M欧

17.初级对次级绝缘电阻≥500M欧
