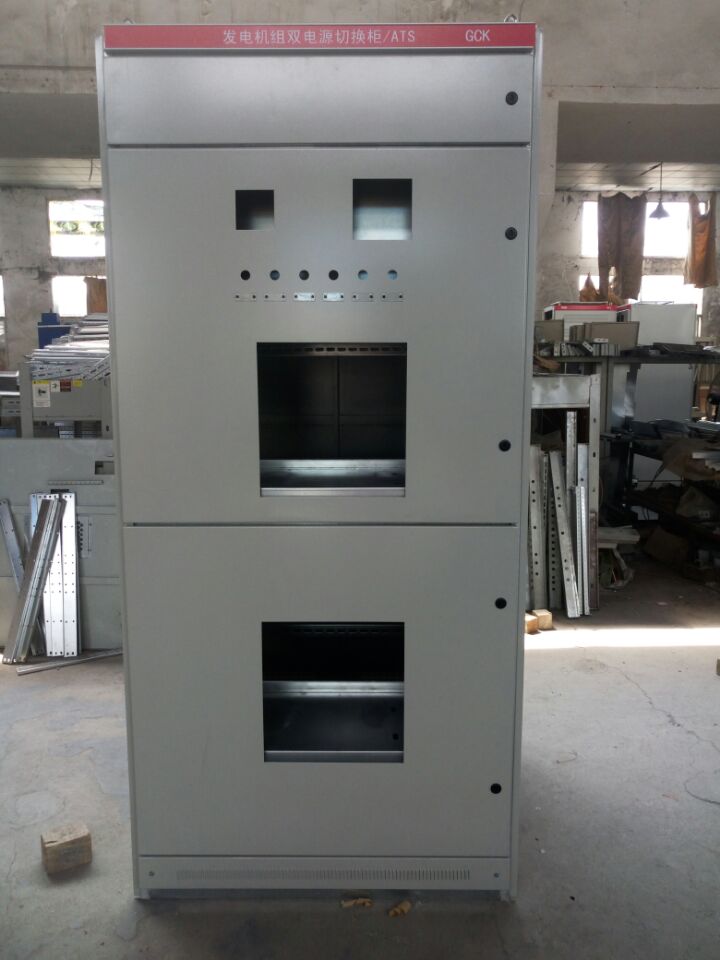

GCK系列低压抽出式开关柜

产品名称:GCK系列低压抽出式开关柜

产品类型:水阻柜配套开关柜

浏览次数:

产品简介:GCK系列低压抽出式配电柜(以下简称装置)是组装式的高级型配电装置,适用于交流50Hz,额定工作电压660V及其以下的三相四线或三相五线系统作为动力中心(PC)控制中心(MCC)的电力系统配电设备的

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:242796700@QQ.COM

产品介绍

一、概述   GCK系列低压抽出式开关柜

    GCK系列低压抽出式开关柜是以天津电气传动设计研究所按照国家重点技术创新项目计划的要求,联合几十家行业成套厂组成全国联合设计组,结合国内行业的具体情况而开发出的智能型低压成套设备。该产品全面符合GB7251.1-1997《低压成套开关设备和控制设备  第一部分:型式试验和部分型式试验成套设备》等标准的各项要求。

    GCK系列低压抽出式配电柜(以下简称装置)是组装式的高级型配电装置,适用于交流50Hz,额定工作电压660V及其以下的三相四线或三相五线系统作为动力中心(PC)控制中心(MCC)的电力系统配电设备的电能转换、分配及电动机集中控制之用,还可与程序控制器和微处理器组成供配电自动控制系统。
  本装置是发电厂、变电所、冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置,被国家列为两网改造推荐产品。
本装置符合下列标准
IEC60439 -1《低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备》
GB7251.1《低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备》

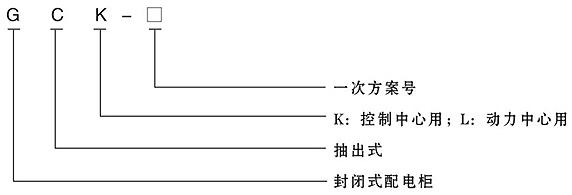

二、型号含义
GCK系列低压抽出式开关柜型号说明
三、使用环境
周围空气温度不得超过+40℃, 而且在24h内其平均温度不超过+35℃。
2.周围空气温度的下限为—5℃。
3.户内安装使用,使用地点的海拔高度不得超过2000m。GCK系列低压抽出式配电柜
4.空气清洁,在最高温度为+40℃时,其相对湿度不得超过50%;在较低温度时,允许有较大的相对湿度。例如:+20℃时相对湿度为90%,但考虑到因温度的变化, 有可能会偶尔产生适度的凝露。
5.安装时与垂直面的倾斜度不超过5°。
6.装置适应于以下温度的运输和储存过程:-25℃—+55℃的范围之间,在短时间内(不超过24h)可达70℃,在这些极限温度下装置不应遭受任何不可恢复的损伤,而且在正常的条件下应能正常工作。
7.装置应安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所。
8.如果上述使用条件不能满足时,用户应与本公司协商解决。
四、
GCK系列低压抽出式开关柜主要技术参数
项        目 技  术  参  数
额定电压 额定绝缘电压 AC 800V
额定工作电压 AC 380V、660V
额定脉冲耐受电压 AC 2500V
额定频率 50Hz
主母线额定电流
(A)
主母线最大工作电流Ie 至4000A
额定峰值耐受电流 至220kA
额定短时耐受电流(Is) 至100kA
操作电源 额定电压 AC 220V
柜体外形尺寸 高×宽×深(mm) 2200×1000/800/600×1000/800

五、

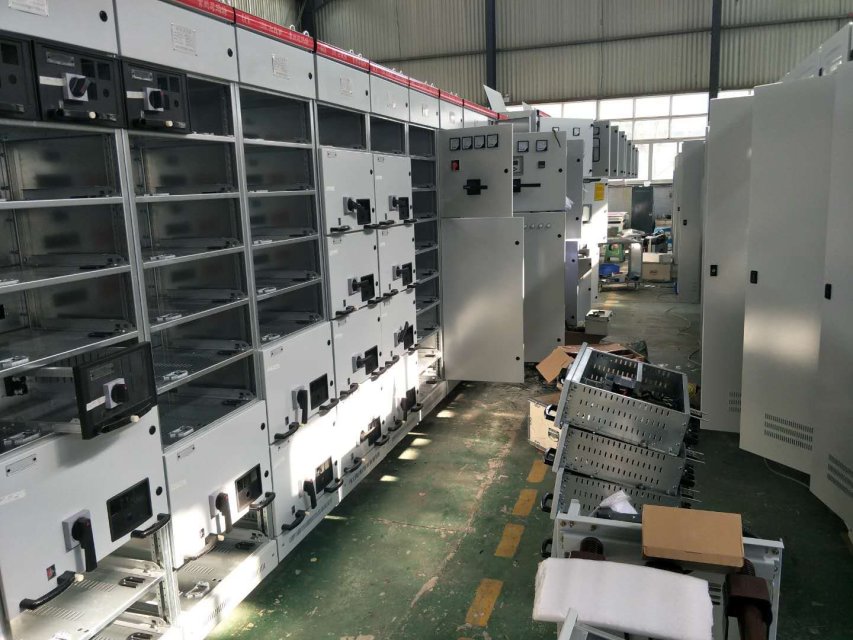

GCK系列低压抽出式开关柜结构特点GCK系列低压抽出式开关柜
1、装置框架的基本零件为带有25mm间隔模数孔的C形骨架(DIN43660)。框架结构的连接采用了新工艺的自攻螺钉和ESLOK螺丝,所有框架零件均为免维修型,单面安装,布局紧凑、操作安全,框架结构无需专用工具即能组装成各种型式的柜体。
2、2、装置的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室。各单元的功能相对独立。
3、功能单元
   a. 抽屉层高的模数为25mm。分为8/2E单元、3/2个8E单元、16E单元、24E单元五个尺寸系列。单元回路额定电流最大可达到800A。
   b. 抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
   c. 每台MCC柜最多能安装9个8E单元的抽屉。
   d. 抽屉进出线根据电流大小采用不同规格的接插件。
   e. 抽屉面板具有分、合、试验、抽出等位置的明显标志。
   f. 抽屉单元设有机械联锁装置,防止操作。
4、馈线柜和电动机控制柜设有专用的电缆隔室,功能单元室与电缆室内的联接通过转接件或转接铜排实现,既提高了电缆的使用可靠性,又极大地方便了用户对电缆的安装与维修。电缆隔室有二个宽度尺寸可供选用,分别是200mm和400mm。视电缆数量、截面和用户对安装维修方便的要求而定。
5、抽屉单元二次插件的对数可根据需要选择,有6对、10对、12对、20对等规格,能满足用户的各种控制需要。
6、考虑到干式变压器使用的普遍性、安全性和油浸变压器的经济性,装置既可以方便地与干式变压器组成一个组列,也可以与油浸变压器低压母线方便连接。
7、以抽屉为主体,同时具有抽出式和固定式,可以混合组合,任意选用。
8、装置按三相五线制和三相四线制设计,设计部门和用户可以方便地选用PE+N或PEN方式。
9、柜体的防护等级为IP30、IP40,也可以按用户的需要另行制订。
六、订货须知
用户订货时应提供如下资料:
a. 产品的全型号(包括主电路方案号和辅助电路方案号)
b. 主电路系统组合顺序图(排列图及一次单线图)
c. 辅助电路电气原理图
d. 柜内元器件清单
e. 配电柜的排列图
f. 配电柜表面漆膜颜色
g. 其它与产品正常使用条件不符的特殊要求
