产品类型：绕线水阻柜
浏览次数：次
产品简介：MWLS系列立磨软起动水阻柜是我公司利用水电阻技术，专为改善立磨大中型绕线式异步电动机的起动性能而研制的新一代起动柜
关于产品购买、技术维护等服务，欢迎致电!电话：0710－2572368
传真：0710－2760018
QQ：2427967001
电话：242796700@QQ.COM
二、工作原理
电动机通过减速机带动磨盘转动，物料从下料口落到磨盘中央，在离心力的作用下向磨盘边缘移动并受到磨辊的碾压，粉碎后的物料从磨盘边缘溢出，同时被来自喷嘴环（风环）高速向上的热气流带至与立磨一体的高效选粉机内，粗粉经分离器分选后返回到磨盘上，重新粉磨；细粉则随气流出磨，在系统的收尘装置中收集下来，即为产品。没有被热气流带起的粗颗粒物料和意外进入的金属件从风环处沉落，由刮料板刮出后，经外循环的斗提机喂入磨内再次粉磨。
MWLS系列立磨软起动水阻柜（简称：“立磨水阻柜”）是采用电解粉的水溶液作为特殊电阻，在特殊设计的水阻柜水箱中引入极板作电极串入立磨电机转子回路中，电机起动时，由一小功率马达带动极板移动来改变极板的相对位置，使（串入转子回路时）水电阻由大到小作无极变化，从而使立磨电机低电流平滑起动。
三、型号说明
四、设备结构

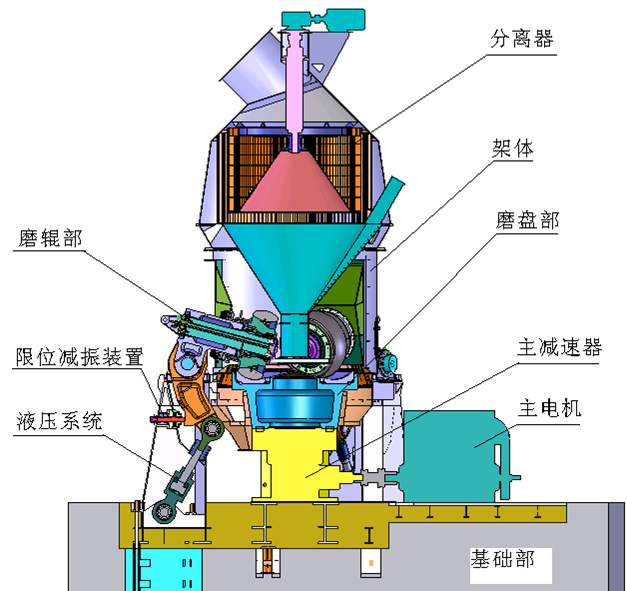

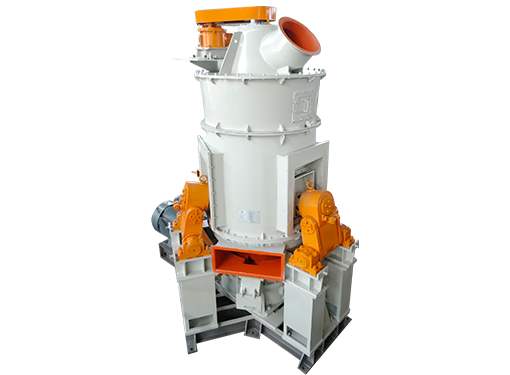

（一）立磨结构
1、磨盘：包括导向环、风环、挡料圈、衬板、盘体、 刮料板和提升装置等。
2、磨辊：辊套为易磨损件，要求有足够的韧性和良好的耐磨性能。
3、选粉机，可分为静态、动态和高效组合式选粉机三大类：
a.静态选粉机 工作原理类似于旋风筒，结构简单，无可动部件，不易出故障。但调整不灵活，分离效率不高。
b.动态选粉机 这是一个高速旋转的笼子，含尘气体穿过笼子时，细颗粒由空气摩擦带入，粗颗粒直接被叶片碰撞拦下，转子的速度可以根据要求来调节，转速高时，出料细度就越细，与离心式选粉机的分级原理是一样的。它有较高的分级精度，细度控制也很方便。
c.高效组合式选粉机 将动态选粉机（旋转笼子）和静态选粉机（导风叶）结合在一起，即圆柱形的笼子作为转子，在它的四周均布了导风叶片，使气流上下均匀地进入选粉机区，粗细粉分离清晰，选粉效率高。不过这种选粉机的阻力较大，因此叶片的磨损也大。
4、加压装置：液压装置，储能器。
5、监视装置：摇臂监视、振动监视。
6、传动装置：电动机、减速器。
7、喷水系统：降低温度、稳定料层。
8、粗粉外循环系统：提升机。
（二）水阻柜结构
1、水阻柜壳体
由角钢和金属薄板焊接而成，水阻柜柜体内预留有工作接地和接地母线，为保证柜体接地良好，应妥善与保护接地连接牢固；柜内应保持清洁、干净，其一次进出线均采用高压电缆连接下进下出。
2、电气室
电气室内安装有各种用于在立磨电机起动过程中参与控制保护的低压电气元件、PLC等，门是安装有操作开关、信号灯等，室的下部安装的是二次外接端子排，电气室的电源为AC380V，15A（三相四线）及±KM即可。
3、水阻柜水箱
水箱在水阻柜内下部，箱内安装有水电阻的动、定极板，在主机起动过程中正是通过控制改变他们之间的间距来实现软起动的，在停机断电的情况下经常观察液位高低，液面过低请注入清水（自来水）。水阻柜水箱是水阻柜的核心之一，只有在箱体完好、状态（包括液温、液位）输出正常、动定极板位置适宜，本柜才能输出允许起动信号，主机才能完成起动合闸，关于允许起动信号所包含的全部条件将在使用及维护中进行介绍。
4、传动机构
传动机构在水阻柜内上部，主要作用是由传动机电机带动极板运动以改变电阻的大小来实现软起动，应定期（每月）进行检测、维护，以保证机构运转灵活。 水电阻的大小对应有四个特征位置，分别有四个位置开关，分别是初限位、初限位保护、末限位、末限位保护，其中初、末限位间的间距，是水阻柜的有效控制行程，在初限位处电阻最大，末限位处电阻最小（接近为0），初、末限位保护是控制传动机构的最大活动空间，它们动作时均有报警输出，但只作为警示信号，不要求主要停车检修。报警信号的消除可通过操作电气室门上的手动试车、手动复位按钮使机构脱离报警位即可。初限位保护位置开关是初限位位置开关的后备，作用是控制传动机构上升（复位）时的准确停车，同样，末限位保护位置开关是末限位位置开关的后备，作用是控制传动机构下降时的准备停车。
在脱机运行时，传动机构应自动复位到初限位处，主机起动前，根据起动需要的阻值，传动机构使动极板移动到一合适位置或初限位处允许起动，起动过程中，传动机构按预定的程序下移（减小阻值），起动完成液阻切除后，极板自动复位到初限位处为下次起动作好准备。传动机构中的拖动电机过载一般只作为警示信号，如用户另有要求，也可作为分闸信号使主机停车。
