MHLS系列大型风机高压液体电阻软起动水阻柜

产品名称:MHLS系列大型风机高压液体电阻软起动水阻柜

产品类型:高压水阻柜

浏览次数:

产品简介:MHLS系列大型风机高压液体电阻软起动水阻柜是用特种介质配备的水溶液作为电阻,串入电机的定子回路,该电阻在电机超动过程中,控制阻值由大到小变化,恰好与异步电动机的起动特性相适

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:242796700@QQ.COM

产品介绍

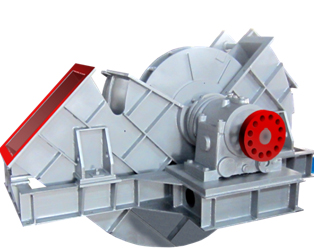

一、 主机介绍
      风机是依靠输入的机械能,提高气体压力并排送气体的机械,它是一种从动的流体机械。风机是中国对气体压缩和气体输送机械的习惯简称,通常所说的风机包括通风机,鼓风机。MHLS系列大型风机高压液体电阻软起动水阻柜
风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却,锅炉和工业炉窑的通风和引风;空气调节设备和家用电器设备中的冷却和通风;谷物的烘干和选送,风洞风源和气垫船的充气和推进等。
     风机刚开始工作时轴承部位的振动很小,但是随着运转时间的加长,风机内粉尘会不均匀的附着在叶轮上,逐渐破坏风机的动平衡,使轴承振动逐渐加大,一旦振动达到风机允许的最大值11mm/s时(用振幅值表示的最大允许值如下),风机必须停机修理(清除粉尘堆积,重做动平衡)。因为这时已是非常危险的,用户千万不可强行使用。在风机振动接近危险值时,有测振仪表的会报警。
     风机轴承振动的最大允许值为:
(1)用轴承震动速度有效显示时为:11mm/s。
(2)用轴承振幅显示时为以下值:
电机同步转速为3000转/分时: 最大允许值为:0.1mm(双振幅)
电机同步转速为1500转/分时: 最大允许值为:0.2mm(双振幅)
电机同步转速为1000转/分时: 最大允许值为:0.31mm(双振幅)
电机同步转速为750转/分时: 最大允许值为:0.4mm(双振幅)
电机同步转速为600转/分时: 最大允许值为:0.5mm(双振幅)
电机同步转速为500转/分时: 最大允许值为:0.6mm(双振幅)
       风机的轴承温度正常时为≤70℃,如果一旦升高到70℃,有电控的应(会)报警。此时应查找原因,首先检查冷却水是否正常?轴承油位是否正常?如果一时找不到原因,轴承温度迅速上升到90℃,有电控的应(会)再次发出报警、停车信号。
        风机开车、停车或运转过程中,如发现不正常现象应立即进行检查,检查发现的小故障应及时查明原因设法消除。如发现大故障(如风机剧烈振动、撞击、轴承温度升剧烈上升等)应立即停车进行检查。
       风机首次运行一个月后,应重新更新更换润滑油(或脂)。以后除每次拆修后应更换外,正常情况下1~2月更换一次润滑油(或脂),也可根据实际情况更换润滑油(或脂)。
       风机包括通风机、透平鼓风机、罗茨鼓风机和透平压缩机,详细划分包括离心式压缩机、轴流式压缩机、离心式鼓风机、罗茨鼓风机、离心式通风机、轴流式通风机和叶氏鼓风机等7大类。
       风机主要应用于冶金、石化、电力、城市轨道交通、纺织、船舶等国民经济各领域以及各种场所的通风换气。除传统应用领域外,在煤矸石综合利用、新型干法熟料技改、冶金工业的节能及资源综合利用等20多个潜在的市场领域仍将有较大的发展前景。

MHLS系列大型风机高压液体电阻软起动水阻柜
       随着风机制造行业竞争的不断加剧,大型风机制造企业间并购整合与资本运作日趋频繁,国内优秀的风机制造企业愈来愈重视对行业市场的研究,特别是对产业发展环境和产品购买者的深入研究。正因为如此,一大批国内优秀的风机品牌迅速崛起,逐渐成为风机制造行业中的翘楚!
      对于使用量大面广的中小型风机,产品结构及制造工艺比较简单,成本也较低,用户主要追求的是高效率、低噪声、长寿命,且价格便宜。另一种是资金、技术密集型,产品结构复杂,制造周期长,成套性和系统性也强,而且在高压、高温及高速条件下运行,有的甚至在恶劣工况下运行,用户对该类风机各有不同要求。对透平鼓 风机和压缩机及大型通风机,用户主要追求的是高质量、高可靠性、运转平稳且周期长。
      一般通风换气风机(一般为中小型离心和轴流通风机)使用最广泛,需求量最多,制造厂商也最多。总体讲,这类产品供大于求。特殊用途风机(包括防腐风机、高温风机、耐磨风机、消防排烟风机等)需求量虽然不很大,但因作业环境特殊,需要区别对待,因为主要材质要求较特殊。罗茨鼓风机的最大 特点是当压力在允许范围内调节时,流量变化甚微,压力选择范围宽,具有强制输气特征,主要缺点是噪声较大。
       通过引进技术、合资及自行开发等,我国已推出噪声较低的三叶罗茨鼓风机,颇受用户欢迎,市场前景较好。透平压缩机(包括离心压缩机、轴流压缩机和轴流-离心复合式压缩机)是重大工程成套装置重要设备,在国民经济中起着重要作用。 对透平压缩机的性能要求既要压力高,又要流量大。随着成套装置大型化,要求透平压缩机参数越来越高。如高炉冶炼装置、大型煤化工装置、大型化肥装置、大型乙烯装置、大型空分装置、天然气管线输送装置及油田注气装置等。这类产品需求量占风机总量很少,但由于重要,以及结构复杂,制造周期长,技术含量高,因此,有比较好的经济效益和社会效益。透平压缩机制造水平代表了风机行业整体水平。
二、 产品概述
        我公司根据几年的液阻产品开发经验,开发了适合于大、中型的笼型电机液体电阻软起动装置。该产品充分利用了液体电阻热容量大,可调性好的特点,能将电动机的起动电流控制在2~4倍,电机额定电流的范围内,极大地降低了起动电流,其良好的起动特性使之成为目前国内大中型笼型电机理想的软起动产品。
       MHLS系列大型风机高压液体电阻软起动水阻柜是用特种介质配备的水溶液作为电阻,串入电机的定子回路,该电阻在电机超动过程中,控制阻值由大到小变化,恰好与异步电动机的起动特性相适应,大幅度降低电机的起动电流,从而实现
大型风机主电机降压无冲击地平滑起动。
MHLS系列大型风机高压液体电阻软起动水阻柜性能特点
1、恒流软起动:起动电流小,为电动机额定电流的2~4倍。
2、起动过程平滑,无冲击,电网压降在10%以内,保证了电网的可靠安全运行,有效保护电动机及传动机械,可延长设备的使用寿命;
3、不受电网电压波动和负载变动的影响,可确保一次起动成功,并可连续起动三次以上,优于高压热变电阻起动器;
4、具备完善的报警提示功能和电动机的保护功能;
5、可采用PLC控制,结构简单可靠,维护方便。

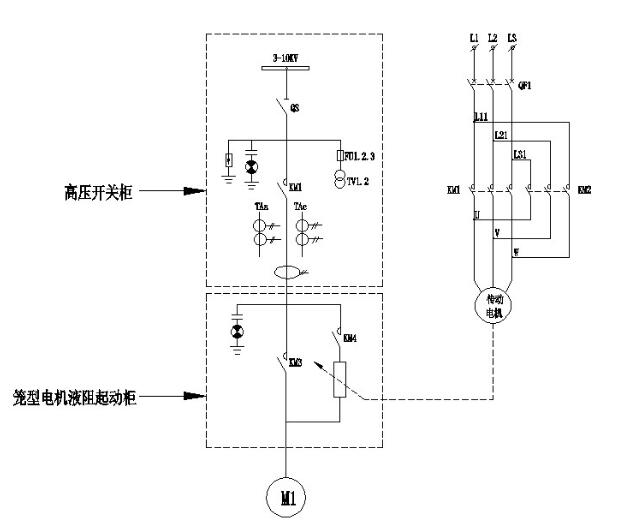

MHLS系列大型风机高压液体电阻软起动水阻柜一次原理示意图
MHLS系列大型风机高压液体电阻软起动水阻柜一次原理示意图

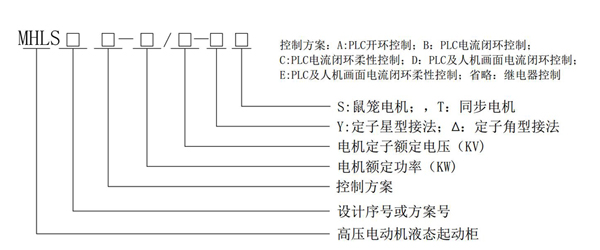

MHLS系列大型风机高压液体电阻软起动水阻柜型号说明
MHLS系列大型风机高压液体电阻软起动水阻柜型号说明
六、
MHLS系列大型风机高压液体电阻软起动水阻柜技术参数
1、额定电压(KV):3,6,10
2、最高电压(KV):3.6, 7.2,12
3、一分钟工频耐压(KV):25,30/32  ,38/ 42 (相对地)
4、一分钟工频耐压(KV):25,30/32,38/42(相间)
5、起动电流(A):lq:2-4le
6、起动时间(S):Ti: 10-60-120(现场可调)
7、连续起动次数:3-5次以上
8、电解液正常工作温升(℃):≤15℃/次

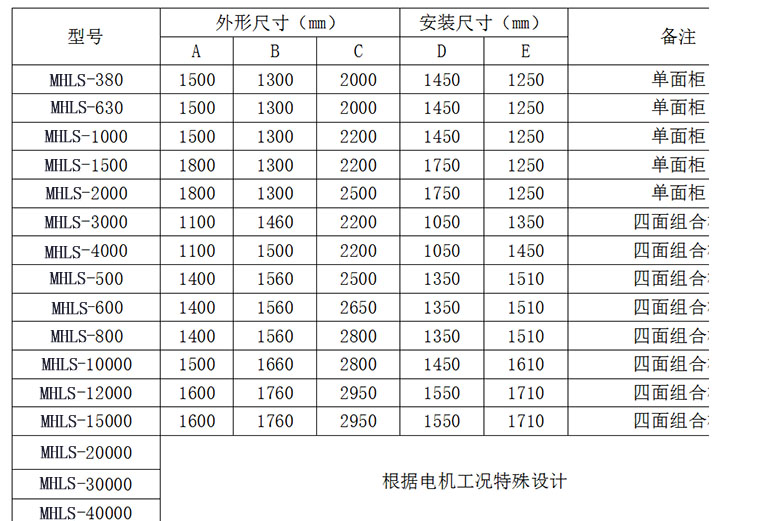

MHLS系列大型风机高压液体电阻软起动水阻柜安装尺寸
MHLS系列大型风机高压液体电阻软起动水阻柜安装尺寸
        注:随着产品不断更新换代,外形及安装尺寸会有所变化,请以具体的产品为准。
八、
MHLS系列大型风机高压液体电阻软起动水阻柜订货须知
        订货时请提供下列资料:
        电动机型号、额定功率、额定电压、定子绕组接法(星点可否打开),提供电动机拖动负载特性、起动柜与星点短接柜或高压起动控制柜的进出线方式、设备颜色等和其它特殊要求。
