MHLS高压电动机起动水阻柜(液阻柜)起动特性及计算机仿真与实测曲线

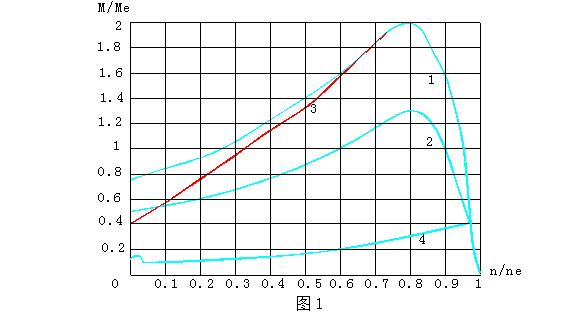

一、高压电动机采用MHLS水阻柜(液阻柜)与全压起动、串固定阻抗降压起动的机械特性曲
线的对比,如图1所示:
大功率电机起动曲线
















图1
曲线1:采用全压起动方式的转矩曲线;
曲线2:采用如串电抗器、自藕降压起动类串固定阻抗降压起动方式的转矩曲线;
曲线3:采用液态软起动装置时转矩变化曲线;
曲线4:负载转矩特性曲线。

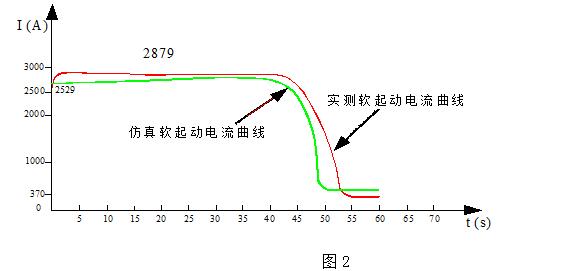

二、 图2所示为杭州某钢铁公司11000kW轴流风机机组采用MHLS水阻柜(液阻柜)后,相应的计算机仿真及实测起动电流曲线对比(产品编号:17030448,电机主要参数:Pe=11000kW、Ue=6kV、Ie=1216A)。

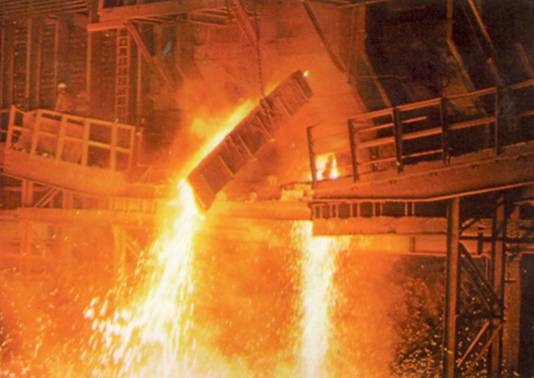

水阻柜在钢铁行业的运用
11000kW轴流风机起动曲线

图2
仿真最大起动电流为2.2Ie(2700A),起动时间为46s;
实测起动初始电流为2529A,小于2.1Ie,最大起动电流2879A,小于2.37Ie,起动时间为53s,起动过程平滑、无二次冲击。

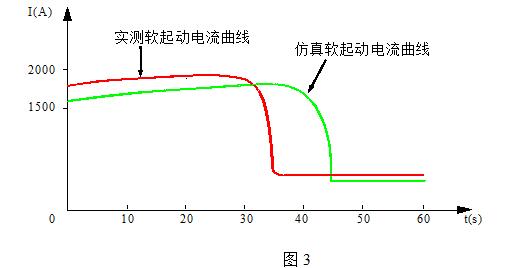

三、 图3为广西某钢厂13500kW同步电动机采用MHLS水阻柜(液阻柜)后,相应的计算机仿真及实测起动电流曲线对比(产品编号:17020680,电机主要参数Pe=13500kW、Ue=10kV、Ie=888A)。
13500kW同步电动机起动曲线



图3
起动过程的计算机仿真数据为:电机最大起动电流:1658A,小于1.9Ie,起动时间:45s。
起动过程实测数据为:电机最大起动电流:1900A,小于2.1Ie,起动时间:35s,起动平滑,无二次冲击。

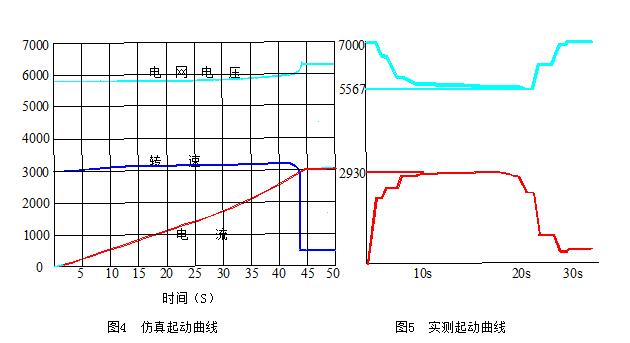

四、 图4、图5所示分别为山东某钢厂15000M3/h制氧机10000kW俄罗斯同步电动机组采用MHLS水阻柜(液阻柜)后,相应的计算机仿真及实测起动曲线对比,(产品编号:170403024,电机主要参数为:Pe=10000kW,Ue=6000V,Ie=1097A,堵转电流为Iq=8.1Ie,起动时风门开度5%,原采用进口变频器起动,起动时间10分钟)。
钢厂15000M3/h制氧机起动曲线






图4为起动过程仿真曲线,数据为:电机最大起动电流3100A,小于2.83Ie,起动时间45s。
图5为现场实测起动曲线,结果为:起动电流初始值:2200A,小于2.1Ie,最大起动电流2930A,
小于2.67Ie,起动时间30s,起动平滑,无二次冲击。

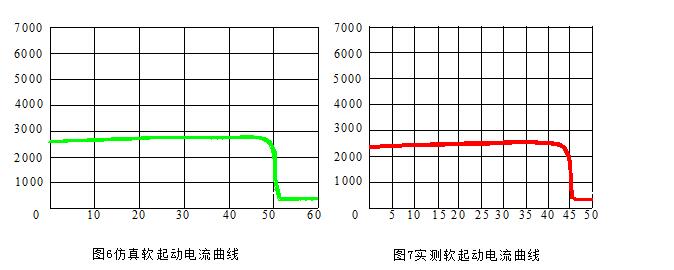

五、 图6、图7所示分别为江西某冶炼厂采用德国PGW空压机组配套ABB公司7300kW、6kV高压笼型电动机采用MHLS水阻柜(液阻柜)后,相应的计算机仿真及实测起动曲线对比,(产品编号:17071138,电机主要参数:Pe=7300kW,Ie=793A,Ue=6000V,ne=1485rpm,起动时风门开度5%)。
德国PGW空压机启动曲线

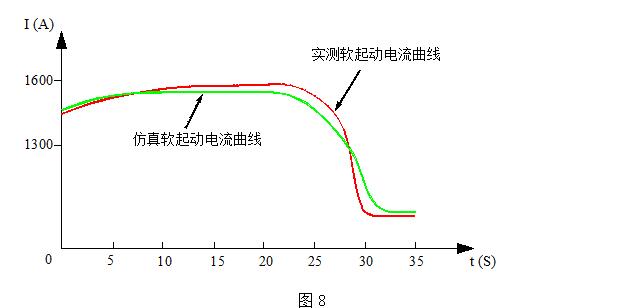

六、 图8为四川某钢铁公司6300kW同步电动机烧结主抽烟风机机组采用MHLS水阻柜(液阻柜)后,相应的计算机仿真起动电流曲线和实测起动电流曲线对比,(产品编号:17090214,电机主要参数Pe=6300kW,Ue=10kV,Ie=417.5A)。
  6300kW同步电动机烧结主抽烟风机启动曲线








图8
仿真起动最大电流为3.57Ie(1492A),起动时间为33s,起动温升为9℃;
实测起动最大电流为3.83Ie(1600A),起动时间为31s,起动温升为9.5℃。

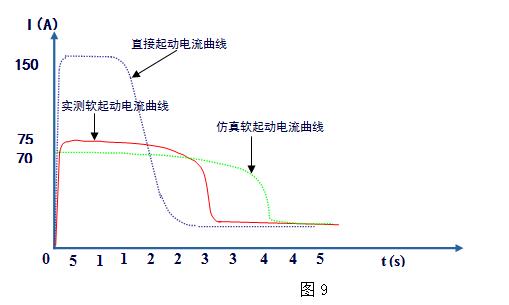

七、 图9所示为陕西某炼油厂年产50万吨催化裂化装置3700kW主风机组全压起动电流与采用MHLS水阻柜(液阻柜)后,相应的计算机仿真及现场实测起动电流曲线对比(电机主要参数:Pe=3700kW,Ue=10kV,Ie=250A)。
炼油厂年产50万吨催化裂化装置3700kW主风机启动曲线







图9
全压起动电流为6Ie ,起动时间为18s;
仿真起动电流为2.8Ie,起动时间为38s;
实测起动电流为3Ie,起动时间为28s。

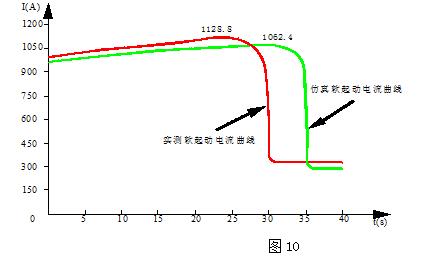

八、 图10为河南某石油化工总厂采用ASCK-S2001型2940kW三相电动机采用MHLS水阻柜(液阻柜)后,相应的计算机仿真及实测起动电流曲线对比(产品编号:17100515,电机主要参数Pe=2940kW、Ue=10kV、Ie=332A)。
石油化工总厂采用ASCK-S2001型2940kW三相电动机启动曲线



图10

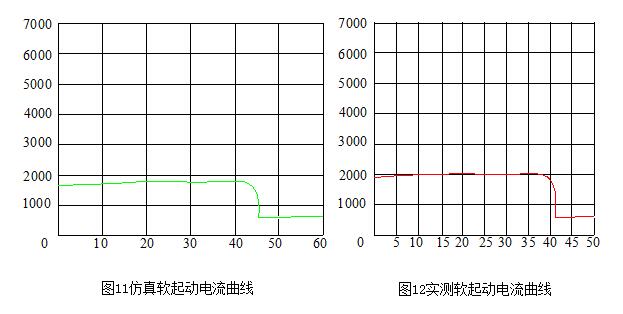

九、图11、图12为伊朗某钢铁公司540m3高炉5400kW同步电动机压缩机组采用MHLS水阻柜(液阻柜)后,相应的计算机仿真及实测起动电流曲线对比(产品编号:17120169,电机主要参数Pe=5400kW、Ue=6kV、Ie=592A)。钢铁公司540m3高炉5400kW同步电动机压缩机启动曲线




图11为起动过程的计算机仿真曲线:起动电流为3.1Ie,起动时间为24s;
图12为现场实测起动电流曲线:起动电流为3.4Ie,起动时间为40s,起动过程平滑、无二次冲击。

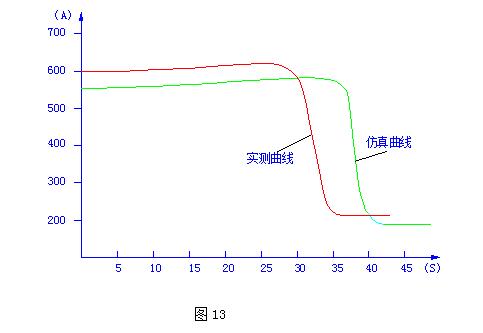

十、 轻工行业:图13所示为安徽某生物化工有限公司1520kW三相电动机采用MHLS水阻柜(液阻柜)后,实测起动电流曲线(电机主要参数Pe=1520kW、Ue=6kV、Ie=166A)。
起动电流为3.7Ie,起动时间32S
生物化工有限公司1520kW三相电动机起动曲线





图13

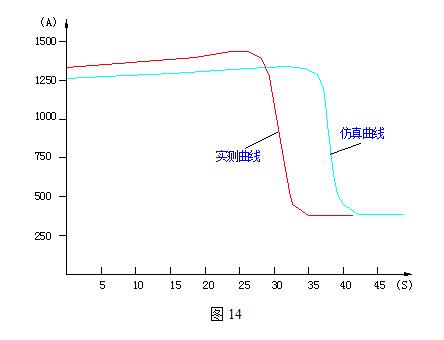

十一、 制药行业:图14所示为湖北某生化制药有限公司6000kW三相电动机采用MHLS水阻柜(液阻柜)后,实测起动电流曲线(产品编号:17070712  电机主要参数Pe=6000kW、Ue=10kV、Ie=402A)。
起动电流为3.5Ie,起动时间32S  起动一次液阻温升13℃
生化制药有限公司6000kW三相电动机启动曲线






图14

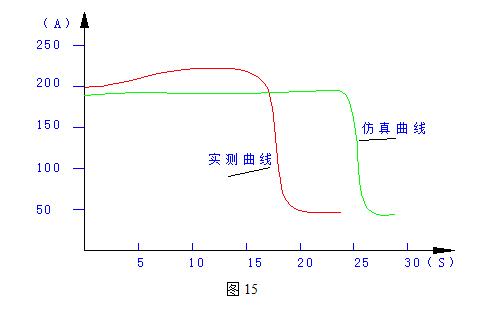

十二、 矿业行业:图15所示为山东某矿业金矿井下-435米配电站高压三相电动机MHLS水阻柜(液阻柜)后,实测起动电流曲线(产品编号:17061496   电机主要参数Pe=710kW、Ue=6kV、Ie=79.3A)。
起动电流为2.8Ie,起动时间17S  起动一次液阻温升7℃
金矿井下-435米配电站高压三相电动机启动曲线
液阻柜在金矿行业使用












图15

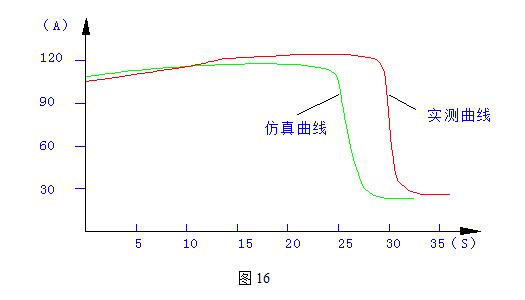

十三、 市政行业:图16所示为陕西某热力有限公司循环水泵装置采用MHLS水阻柜(液阻柜)后,实测起动电流曲线(产品编号17021933  电机主要参数Pe=560kW、Ue=10kV、Ie=37.73A)。
起动电流为3.18Ie,起动时间30S  起动一次液阻温升7℃
热力有限公司循环水泵560KW电机起动曲线










图16

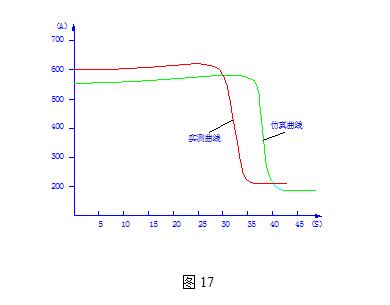

十五、 水泥行业:图17所示为黑龙江某水泥厂破碎机采用MHLS水阻柜(液阻柜)后,实测起动电流曲线(产品编号:17081654  电机主要参数Pe=355kW、Ue=6kV、Ie=43A)。
起动电流为3.7Ie,起动时间25S  起动一次液阻温升5℃
水泥厂破碎机355KW电机起动曲线

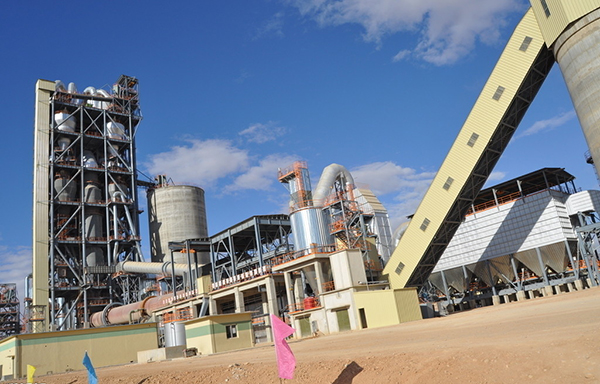

                                      液体电阻起动柜在水泥行业应用











  图17

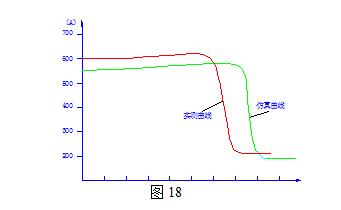

十四、 军工行业:图18所示为某部队大型风机采用MHLS水阻柜(液阻柜)后,实测起动电流曲线(产品编号:171104931   电机主要参数Pe=5500kW、Ue=6kV、Ie=650A)。
起动电流为3.1Ie,起动时间40S  起动一次液阻温升10℃


部队大型风机5500KW电机起动曲线
图18
