 MHLS系列高压交流电动机降压软起动水阻柜

产品名称: MHLS系列高压交流电动机降压软起动水阻柜

产品类型:高压水阻柜

浏览次数:

产品简介:MHLS系列高压交流电动机降压软起动水阻柜(High voltage motor liquid starter cabinet)是用于大、中型高压鼠笼异、同步电机降压软起动设备。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:242796700@QQ.COM

产品介绍

  一、概述

MHLS系列高压电动机降压软起动水阻柜

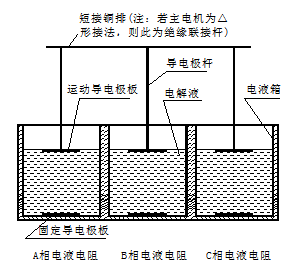

        MHLS系列高压交流电动机降压软起动水阻柜(High voltage motor liquid starter cabinet)是用于大、中型高压鼠笼异、同步电机降压软起动设备。其原理是采用在特殊设计的高压三相水阻箱中均安装铜制的极板作电极,每一相水箱单元中有一电极固定在水阻箱底部,这个电极称为水阻定极板,另一电极在其上端可上下移动,这个可移动的电极称为水阻动极板,每个水箱单元都有一对动定极板,然后在水阻箱中加入中性纯净水,再在纯净水中加入水阻粉形成的水溶液,动定极板间水溶液可以配制成特殊电阻,这个电阻俗称水电阻,串入电机定子回路中,电机起动时,由一小功率伺服电机带动水阻动极板移动来改变极板的相对位置,使(串入定子回路的)水电阻由大到小作无极变化,从而使电机在较低的起动电流情况下平滑起动。
MHLS系列高压交流电动机降压软起动水阻柜





MHLS系列高压交流电动机降压软起动水阻柜的优点在于使用时对电网的冲击小,起动成功率高,是替代电抗、自耦降压起动的理想设备。广泛用于建材、冶金、化工等行业的风机水泵、压缩机的起动。本设备采用PLC控制,操作简单,使用方便可靠。
MHLS系列高压交流电动机降压软起动水阻柜特点
1)恒电流,软起动(起动电流曲线见图1):起动电流为电机额定电流的2.5~4倍,降低了电机起动发热,有效地延长电机使用寿命;
2)确保一次起动成功,不受电网电压波动和负载变动的影响;
3)起动平稳,对机械设备无冲击(见图2);
4)对电网影响很小,起动时电网压降在5%以内;
5)结构简单,维护方便
MHLS系列高压交流电动机降压软起动水阻柜
图1  起动电流曲线                      图2:机械特性分析
1)串水电阻后起动电流曲线         1)电机自然特性;   2)串水电阻后特性;
2)直接起动电流曲线                    3)负载转矩;        4)阴影区为加速转矩
图3:一次接线方案
MHLS系列高压交流电动机降压软起动水阻柜
二、MHLS系列高压交流电动机降压软起动水阻柜型号命名
设备型号规格的意义:
MHLS系列高压交流电动机降压软起动水阻柜
三、MHLS系列高压交流电动机降压软起动水阻柜技术参数
1) 主要技术参数e
1、额定电压(KV)3.6,7.2,12
2、耐受电压(KV/Min)25,30/32,38/42(相对地);12,15,18(相间)
3、起动电流倍数2-3.5Ie
4、起动时间(S)10-60-120(可调)
5、电液正常工作温度(℃)0-70
6、连续起动次数(次)3-5
7、柜体防护等级IP20,IP30
2)设备型号技术参数(如下表)

型号 适用电机功率 额定电压 额定起动电流 每相电阻Ω(参考值)
  (KW) (KV) (A) 25℃ 60℃
MHLS-280 280以下 3,6,10




2.5~4Ie
35 18
MHLS-500 280~500 3,6,10 20 10
MHLS-630 500~630 3,6,10 16 8
MHLS-800 630~800 3,6,10 13 7
MHLS-1000 800~1000 3,6,10 10 5
MHLS-1250 1000~1250 3,6,10 8 4
MHLS-1600 1250~1600 3,6,10 6 3
MHLS-2000 1600~2000 3,6,10 5 2.5
MHLS-2500 2000~2500 3,6,10 4 2
MHLS-3500 2500~3200 3,6,10 3.2 1.6
四、使用条件
1)  周围空气温度为0C~40C;
2)安装地点海拔高度不超过3000米;
3)大气相对湿度在50C时不超过50℅,25C时不超过来85℅;
4)在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃);
5)安装地点无显著的振动与冲击,垂直倾斜度不超过5
6)控制电源为三相四线制表380VAC50HZ。
五、安装调试指南:
机械部分:
MHLS系列高压交流电动机降压软起动水阻柜

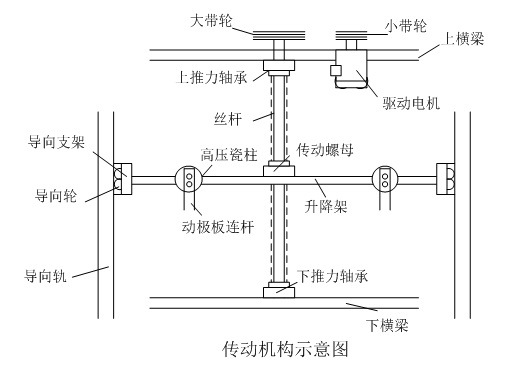

MHLS系列高压交流电动机软起动水阻柜的传动系统主要由丝杆传动部分和升降架部分组成。丝杆传动部分由大带轮、上推力轴承、下推力轴承、传动螺母等构成,升降架部分由升降架本体、导向轮总成构成。在初次使用前和使用二个月后均须重新调整、润滑。基本要求是:4个导向轮能随着升降架的移动面转动,并对导向轨的压力适中,不使丝杆传动时阻力过大。使用钙基润滑脂,润滑以下部位:上推力轴承、下推力轴承、传动螺母、丝杆,用机械润滑油润滑导向轮轴和轮孔。
电气部分:
1、将液阻起动柜垂直安装在电缆沟上方,并用螺栓紧固在槽钢基座上;
2、接通控制电源(不带负荷),用手动方式操作,调正相序,使极板运行方
向符合按钮字牌上的说明,然后试验起动、停机等功能是否正常;
3、将MHLS系列高压交流电动机软起动水阻柜与定子侧高压开关柜之间的联锁线按原理图上的端子图联接;
4、配制水电阻。取三袋随机配送的水阻粉,分别放入三个水箱,然后倒入蒸馏水搅拌使其充分溶解。
注意:
A)三个水箱中的电解液浓度必须一致,并达到液位计指示的最低刻度;
B)三个水箱中的电解液位必须一致,保证三相电阻一致;
C)用交流法测量水电阻每相阻值,动极板在初限位(上限位)位置,测同相动
静极板间的电阻,对照说明书上同种规格所规定的阻值,用兑水或添加水阻粉的方法,使所配液阻值符合规定;
5、电机试起动,若起动电流在2.5~4.0Ie左右,则调试完毕。起动器可投入使用。若起动电流过大或难以起动,则须调整水阻液浓度,适当增减水阻值,使起动电流符合要求为止;
6、由于MHLS系列高压交流电动机降压软起动水阻柜起动时带有高压,必须将柜体良好接地。一次带电裸露部位距地应≥125mm,进出线应用电机引出线式电缆,起动或运行过程中严禁打开柜门。
六、操作指南
1、合上空气断路器,接通控制电源;
2、仪表门上“允许起动(备妥)”指示灯点亮,表示MHLS系列高压交流电动机软起动水阻柜进入就绪状态,等待起动命令;
3、收到中控室或高压开关柜发出的起动信号后,电动机软起动水阻柜的按设计的电路控制动极板运行,直到起动电流达到额定运行电流(同步电机起动水阻柜为接受到投励命令),随后动极板到达极板下限位行程终点(同步电机起动柜不一定到达极板下限),电机软起动水阻柜向高压星点短接(或旁路)开关柜发送合闸命令(同步电机为星点打开方式,配有短接柜,则向短接柜发送短接命令);
4、接收到高压星点柜(旁路柜)合闸完毕的反馈信号后,延时10秒左右。释放水阻投入真空接触器,水阻脱离电网,起动过程结束;
5、接收到高压开关柜(短接柜)合闸完毕的反馈信号的同时,电机软起动水阻柜的极板进入复位程序,复位完成后,为下一次起动做准备;
6、电机软起动水阻柜工作方式下无须人工操作,本柜调试方式仅为了维修时的调试,调整方便和因故障导致极板没有复位而设置;
7、MHLS系列高压交流电动机降压软起动水阻柜故障报警,当故障指示灯亮时,则可能由下列情况之一导致:(任意一故障信号都将停止正在起动状态)
A)极板运行超时:下限位开关损坏,电路在规定时间内检测不到极板到下限位信号;
B)电动机软起动水阻柜投入时液位过低跳闸:水阻液液位过低,可能是液位刚好在水位下限临界点,导致液位开关动作。
C)电动机软起动水阻柜柜投入时,水阻温度上限报警信号;
D)起动或运行过程中人为打开柜门后跳闸;
E)极板传动电机过载的报警信号
这时液阻起动柜停止运行,发送故障信号,等待维修人员干预。故障排除后,
重新起动。
说明:因整定电流值的问题而导致的高压开关柜(短接柜)跳闸信号显示在高压柜(电机运行柜又称电机控制柜)。

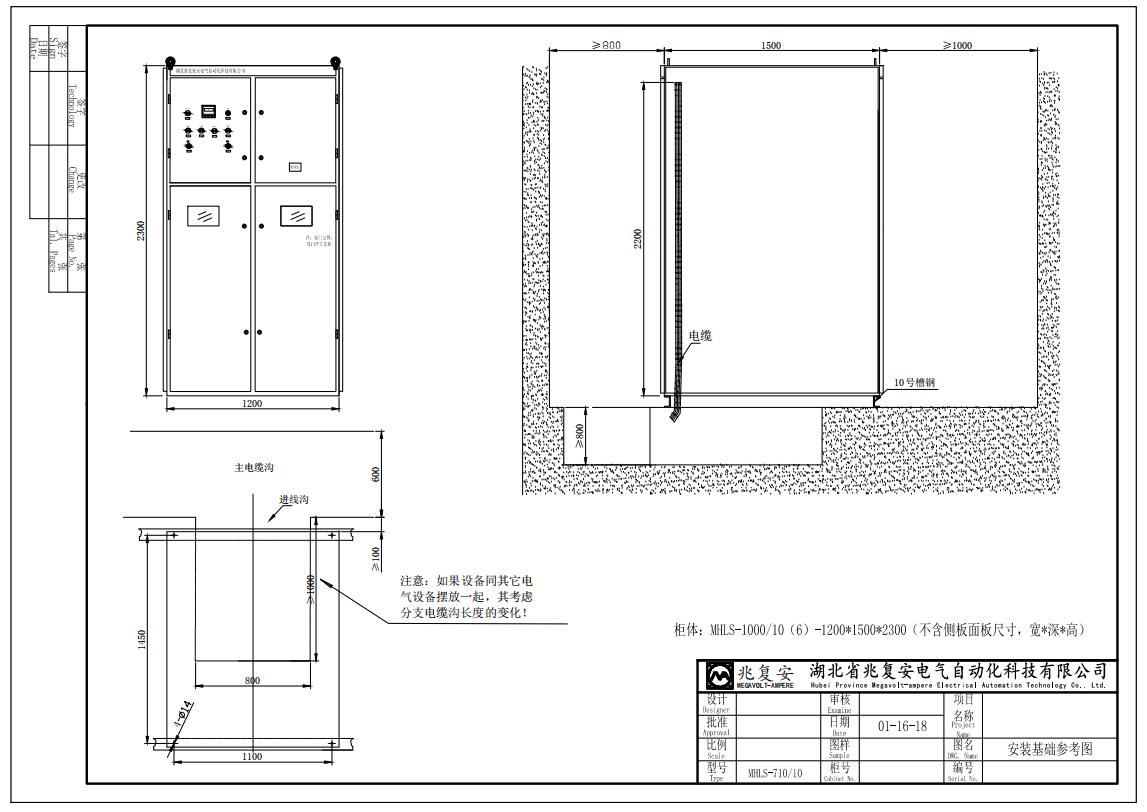

七、外型图及安装尺寸
软起动,水阻柜,水电阻
安装尺寸:

型号 外形尺寸(mm) 安装尺寸(mm)
A B C E F φD
MHLS-280 1200 1000 2300 1000 940 16
MHLS-500 1400 1150 2300 1240 1000 16
MHLS-630 1400 1400 2300 1240 1040 16
MHLS-800 1400 1400 2300 1240 1040 16
MHLS-1000 1600 1400 2300 1540 1140 16
MHLS-1250 1800 1400 2300 1640 1040 16
MHLS-1600 1800 1400 2300 1640 1040 16
MHLS-2000 1800 1400 2300 1840 1040 16
MHLS-3000 2000 1400 2300 1840 1040 16
MHLS-4000 2000 1400 2500 1840 1040 16
MHLS≥5000 定做
以上设备各个规格型号尺寸可以根据现场尺寸可以协商调整。
八、传统配置元器件清单

代 号 名 称 规 格 单位 数量 备注
PLC 可编程控制器 S7-200(根据客户要求配置) 1
本器件清单按一拖一方式制定。
SQ1-SQ4 行程开关 JLXK1-111 4
SA 转换开关 LW5-16D0401 1
ST 温控仪 XMTA-2202 1
SB1、SB2 按钮 LA38-11 2
KM7、KM8 交流接触器 CJX2-0901 2
KM1、KM4 真空接触器 CKG-400/12 2
KA1-KA4 中间继电器 JZC4 8
HL1-HL4 指示灯 AD11 4
SB3 旋钮 LA38-11X 1
QF1 空开 DZ47-4P 1
SM 伺服电机 0.55KW 1
九、订货说明
提供电动机型号、额定功率、额定电压、额定电流、定子接法(Y、△)星点可否 打开;
提供电动机拖动的负载特性、工况说明;
起动柜与星点柜或高压运行柜的进出线方式;
是成套定货还是单独定货,成套包括:高压电机软起动水阻柜、高压电机切换柜(星点短接柜或旁路柜)、高压运行柜;
