MHLS系列石子厂碎石机高压水电阻软启动水阻柜

产品名称:MHLS系列石子厂碎石机高压水电阻软启动水阻柜

产品类型:高压水阻柜

浏览次数:

产品简介:MHLS系列石子厂碎石机高压水阻软启动水阻柜是专为改善大中型高压(3-12KV)异步电动机及同步电动机的异步起动特性而研制的起动设备。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:242796700@QQ.COM

产品介绍

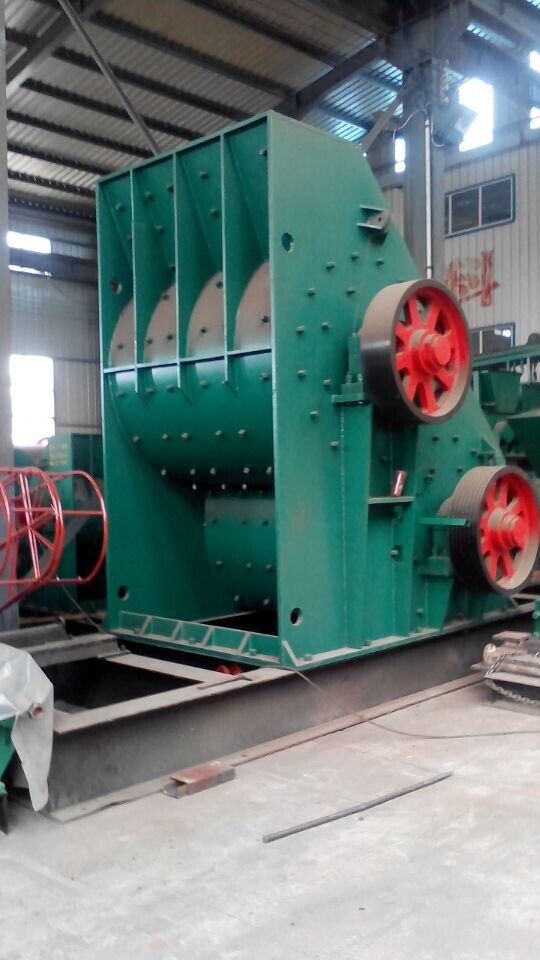

 一、主机介绍
MHLS系列石子厂碎石机高压水电阻软启动水阻柜
       矿业碎石机原理上适应于海量矿山硬岩破碎,其典型花岗岩出料粒度≤40mm占90%,该机能处理边长100~500毫米以下物料。其抗压强度最高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点。矿业碎石机械是指排料中粒度大于三毫米的含量占总排料量50%以上的粉碎机械。
矿山机械常用破碎机械有颚式破碎机、反击式破碎机、立式冲击式破碎机、液压圆锥破碎机、环锤式破碎机、锤式破碎机、辊式破碎机、复合式破碎机、圆锥式破碎机、双级破碎机、旋回式破碎机、移动式破碎机等。
同时,物料自身的重力作用使物料从高速旋转的锤头冲向架体内挡板、筛条,在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出,大于筛孔尺寸的物料阻留在筛板上继续受到锤子的打击和研磨。
重型不同型号的破碎机工作原理也完全不同,以环锤式破碎机为例:
锤式破碎机主要是靠冲击能来完成破碎物料作业的。锤式破碎机工作时,电机带动转子作高速旋转,物料均匀的进入破碎机腔中,高速回转的锤头冲击、剪切撕裂物料致物料被破碎,矿业破碎机
鄂式破碎机具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。PF-I系列反击式破碎机能处理边长100~500毫米以下物料,其抗压强度最高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点;PF-II系列反击式破碎机,适用于破碎中硬物料,如水泥厂的石灰石破碎,具有生产能力大,出料粒度小的优点
矿业碎石机碎石方法
1、压碎 利用两破碎工作面逼近时产生的挤压力,使物料破碎。颚式破碎机、辊式破碎机、圆锥破碎机都是以压碎方式为主的破碎机械
2、劈碎 是利用尖齿楔入物料的的劈开力来进行破碎的,力的作用集中,适应于脆性物料的破碎
3、折断 物料在破碎工作面间如同承受集中载荷的两支点(或多支点)梁,使物料本身发生折屈面破碎。
反击式破碎机虽然出现较晚,但发展极快。它已被我国的水泥、建筑材料、煤炭和化工以及选矿等工业部门广泛用于各种矿石中、细碎作业.也用做矿石的粗碎设备。反击式破碎机之所以如此迅速发展主要是因为它其有下述的重要特点。
产品粒度均匀.过粉碎现象少。这种破碎。是利用动能破碎矿石的,而每块矿石所具有的动能与该块矿石的质,成正比。因此.在碎矿过程中,大块矿石受到较大程度的破碎.但较小颗粒的矿石,在一定条件下则不被破碎.故破碎产品粒度均匀。
  注意:碎石机选用高压电动机时,如果自己有高压降压变电站,我说的高压
降压变电站是指110KV变10KV或6KV、35KV变10KV或6KV的降压站,1250KW以下的碎石机考虑经济选型可以使用鼠笼电动机就可以使用本产品,没有自己降压站且又是10KV或6KV电网末端的客户,建议你不要选用鼠笼电动机,鼠笼电机选用本产品本身就是降压软起动,其起动时就降低了电机起动力矩,因此有可能碎石机起动困难,供电所容易跳闸,导致起动失败!这个我们在山东的项目就有这方面案例,请碎石机客户尽量选用绕线电机来拖动碎石机!
二、概述
MHLS系列石子厂碎石机高压水电阻软启动水阻柜
      MHLS系列石子厂碎石机高压水电阻软启动水阻柜是专为改善大中型高压(3-12KV)异步电动机及同步电动机的异步起动特性而研制的起动设备。
适用范围
       MHLS系列石子厂碎石机高压水阻软启动水阻柜适用于建材、冶金、化工、矿山等工业领域的球磨机、空压机、破碎机、大型风机、大型水泵等电动机的软起动设备上。
工作原理
       MHLS系列石子厂碎石机高压水阻软启动水阻柜是在电动机定子回路串入一特制可控水电阻,随着电动机的起动,水电阻的动、定极板之间的距离按预定设置自动改变,阻值呈无级平滑减小、电动机端电压均匀提高,从而达到电动机平滑软启动的目的。起动结束后,水电阻自动切除,电动机投入运行,起动过程具有起动电流小且恒定,转速逐步提高的软启动特性。
三、MHLS系列石子厂碎石机高压水阻软启动水阻柜型号说明
MHLS系列石子厂碎石机高压水阻软启动水阻柜型号说明
四、
MHLS系列石子厂碎石机高压水阻软启动水阻柜技术特点
1、起动电流倍数:1.6∽3.5 Ie;
2、起动时间(S):10∽120,现场可调;
3、起动次数:连续起动3∽4(环境温度 25℃);
4、电液正常工作温度0℃∽70℃;
5、机壳防护等级IP32;
6、对电网无冲击干扰,无谐波污染。
五、
MHLS系列石子厂碎石机高压水阻软启动水阻柜技术参数
产品规格 适用电机功率 起动时间
(S)
起动温升(℃/次)
功率(KW) 额定电压(KV)
MHLS-400 280-380 3,6,10 10-20 ≤20
MHLS-630 380-630 3,6,10 20-30 ≤20
MHLS-1000 630-1000 3,6,10 20-40 ≤20
MHLS-1600 1000-1600 3,6,10 20-40 ≤20
MHLS-2000 1600-2000 3,6,10 20-40 ≤20
MHLS-2500 2000-2500 3,6,10 20-60 ≤20
MHLS-3000 2500-3200 3,6,10 20-60 ≤20
MHLS-4500 3200-4500 3,6,10 20-60 ≤20
MHLS-6000 4500-6000 3,6,10 20-60 ≤20
MHLS-10000 6000-10000 3,6,10 20-60 ≤20
MHLS系列石子厂碎石机高压水阻软启动水阻柜一次系统图
MHLS系列石子厂碎石机高压水电阻软启动水阻柜一次系统图
MHLS系列石子厂碎石机高压水阻软启动水阻柜正常使用环境条件
1、环境温度上限不超过40℃,下限不低于-5℃;
2、相对温度不超过85%;海拔高度不超过2000M;
3、无剧烈振动及冲击、不允许有导电尘埃及腐蚀性气体,且无火灾及爆炸危险的场合;
4、放置垂直倾斜度:不超过5度;
5、电源采用三相四线380V/220V 20A,且电压波动必须保证在额定电压的±15%范围内。
注:环境温度长期低于0℃时需加装加热器,用户订货时应予说明。
八、
MHLS系列石子厂碎石机高压水电阻软启动水阻柜订货须知
订货时请提供下列资料:
1、提供电机型号、额定功率、定子电流、定子电压、转子电流、转子电压;
2、
高压水阻软启动水阻柜电机拖动负载设备类型、工况及相关参数;
2、高压水阻软启动水阻柜设备表面颜色
3、若对高压水阻软启动柜有其它特殊要求(如增加防护等级、使用环境比较特殊,可与我公司协商订货)
