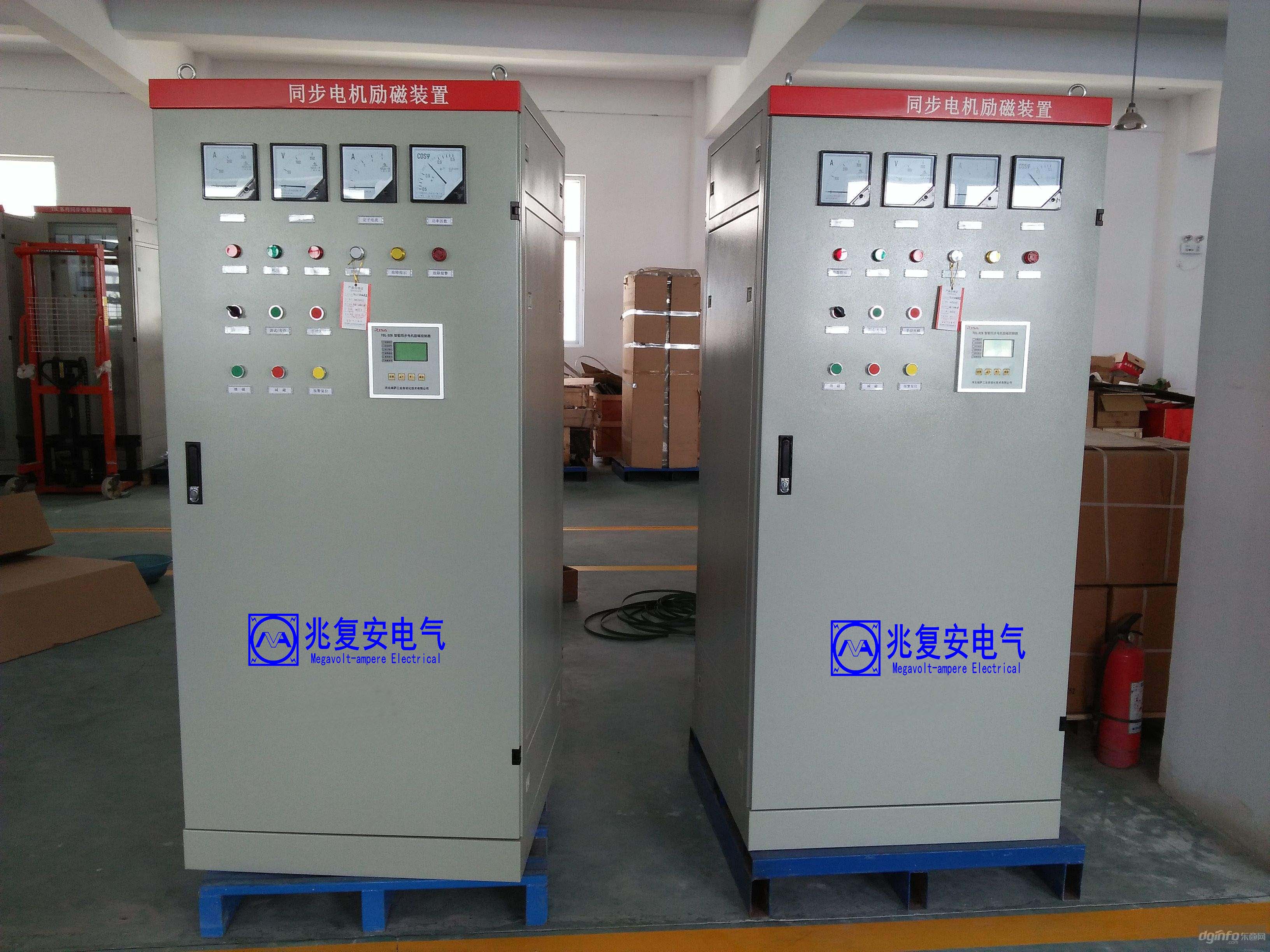

产品名称：MSE系列同步电动机数字式励磁控制柜

产品类型：水阻柜配套电源装置

浏览次数：次

产品简介： MSE型同步机微机励磁控制柜供同步电动机（200～10000KW）单机配套励磁使用，对象如拖动各类压缩机、球磨机、鼓风机、水泵机、制冷机等同步电动机场所

关于产品购买、技术维护等服务，欢迎致电!

电话：0710－2572368

传真：0710－2760018

QQ：2427967001

电话：242796700@QQ.COM

产品介绍

一、概述
同步电动机（synchronous motor）是由直流供电的励磁磁场与电枢的旋转磁场相互作用而产生转矩，以同步转速旋转的交流电动机。
转子转向与定子旋转磁场的转向相同的交流电机。其转子转速n与磁极对数p、电源频率f之间满足n=60f/p。转速n决定于电源频率f，故电源频率一定时，转速不变，且与负载无关。具有运行稳定性高和过载能力大等特点。常用于多机同步传动系统、精密调速稳速系统和大型设备(如轧钢机)等。
同步电动机是属于交流电机，定子绕组与异步电动机相同。它的转子旋转速度与定子绕组所产生的旋转磁场的速度是一样的，所以称为同步电动机。正由于这样，同步电动机的电流在相位上是超前于电压的，即同步电动机是一个容性负载。为此，在很多时候，同步电动机是用以改进供电系统的功率因数的。
MSE型同步机微机励磁控制柜（以下简称：控制柜）采用电机专用32位DSP数字信号处理器，严格按照工业控制机标准生产，满足«GB12667-90 同步电动机半导体励磁装置总技术条件»和«GB10585-89同步电动机励磁系统基本技术要求»，具有稳定性好，控制功能强，调试简单，维护方便，优良的抗干扰性能等优点，采用液晶彩色触摸显示屏，可在线监视设备的运行状态，修改运行参数，中（英）文菜单显示，人机接口好，操作简单方便。该装置彻底解决了其它励磁装置存在的起动脉振、投励冲击大、投励滑差捕捉不到、运行中起动电阻发热等问题，能实现闭环调节和控制，整机可靠性高。

二、用途

MSE型同步机微机励磁控制柜供同步电动机（200～10000KW）单机配套励磁使用，对象如拖动各类压缩机、球磨机、鼓风机、水泵机、制冷机等同步电动机场所。
三、型号含义

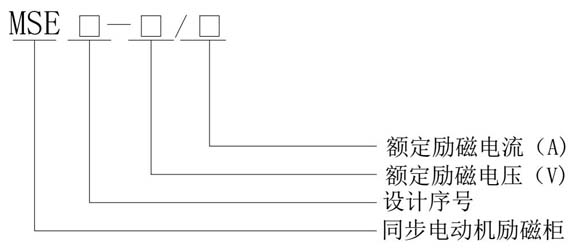

MSE系列同步电动机数字式励磁柜型号含义

四、使用条件

1. 应安装在室内使用。
2. 安装地点海拔高度不超过2000米。
3.运行地点温度不低于－10℃，不高于＋40℃。
4.运行地点相对湿度不大于90％，无凝露。
5.运行地点应无导电和爆炸尘埃，无腐蚀金属和破坏绝缘的气体和蒸汽。
6.安装倾斜度不得超过5％。

五、主要技术性能特点

1.励磁采用全数字机控制三相全控桥式整流方式，并配有交流侧浪涌吸收、可控硅换相过电压吸收及均压电路等保护。
2.控制器主芯片采用32位DSP电机数字信号处理器，配备8寸彩色触摸显示屏，功能选择及参数设定采用菜单操作。配备RS485、Mobus通讯接口与综合自动化系统实现联网通讯，综合自动化系统可实时显示、记录现场的运行参数；也可通过输入密码在线设定、修改控制器的实时运行参数，改变其运行的方式。能够满足自动化系统的远程调节控制要求。
3.与同步电动机定子回路没有直接的电气联系,因此,同步电动机可根据电网情况设计为高压3-6-10KV或低压380V,全压起动或降压起动不受限制。
4.励磁柜功率单元采用的可控硅模块和平板式散热器结合而成，这样的设计大大地增加了整个装置运行的稳定性和可靠性。

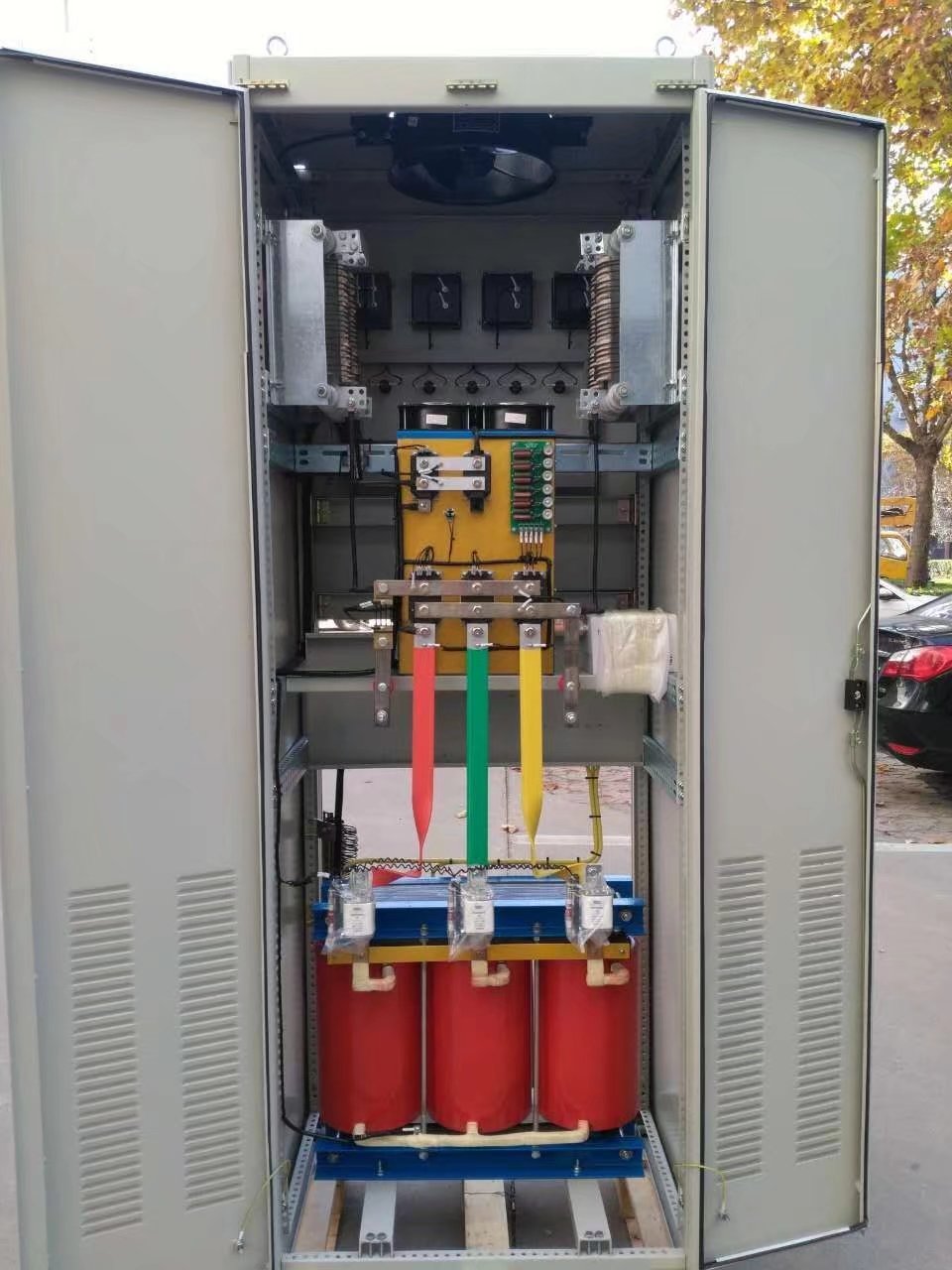

5.具有顺极性滑差投励和定时投励自动投励控制功能，投励时加短时整步强励，牵入同步迅速、可靠、平稳，投励时无冲击。并具有降压起动自动投全压功能。 MSE系列同步电动机智能式励磁柜

6. 具有快速可靠的低通双重灭磁系统，在同步电机起动及停机过程中，灭磁电阻投入以实现异步起动或停机自动灭磁。
7. 励磁系统采用数字式同步和脉冲形成技术。相移精度高，三相输出平衡。
8.具有恒功率因数、恒励磁电流双闭环PID自动调节功能：可任意设定为闭环可调的恒功率因数、恒电流、恒电压或恒触发角度运行方式，且四种运行方式自动跟踪工作点，可实现无扰动切换。
9.励磁柜提供强励功能由用户选用。当电网电压下降至某一百分比(如80%)时,进行突加强励,强励电流倍数和强励时间可设定，强励电流一般为额定值的1.4倍，强励时间一般不超过60秒钟。
10.具有保护和限制功能：如最大、最小励磁电流（或控制角）限制，各种失步（带励、失励、断励等）保护功能。PT，CT断线保护等。
11.具有故障自检测、报警或自恢复功能：如脉冲异常、软硬件异常、超温、可控硅故障等。对相应故障具有记忆及显示报警功能。
12.具有强大的参数显示、实时数据曲线，和历史曲线显示查询功能，对电机运行中出现的细微异常变化都能及时发现和查询，保证电机的稳定可靠运行。
六、工作原理简述
MSE型同步机微机励磁控制柜由主电路、控制电路、彩色触摸屏三大部分及风机、指示、开关、继电器联锁线路组成。当同步电动机起动时，灭磁环节首先工作，使转子感应交变电流两半波都通过放电电阻RMC，保证电机的正常起动，起动过程中整流主电路晶闸管无脉冲，处于阻断状态，当电机起动至亚同步速度时（转子滑差为0.05）或定时时间到，微机自动发出投励信号，使触发脉冲加到主回路晶闸管触发极上，装置立即向电机投入励磁电流，把同步电机拖入同步运行，同时灭磁结束。

七、订货有关事项

1.订货方应提供所需励磁装置型号规格。
2.所配同步电动机的型号规格及额定励磁电压、额定励磁电流参数。
3.如有其它特殊要求，需在订货时提出，并经供需双方洽谈决定。
