MWLS系列穿孔机液体电阻启动水阻柜

产品名称:MWLS系列穿孔机液体电阻启动水阻柜

产品类型:绕线水阻柜

浏览次数:

产品简介: MWLS系列穿孔机液体电阻启动水阻柜可广泛用于钢铁、冶金等行业无缝钢管生产的主要穿孔设备交流绕线式异步电机的重载软启动,启动效果好,一旦调试好起动一次性成功,启动成功率:100

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:242796700@QQ.COM

产品介绍

一、主机介绍MWLS系列穿孔机液体电阻启动水阻柜

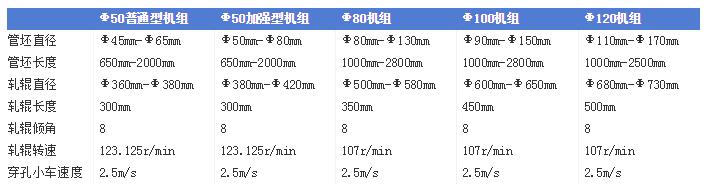

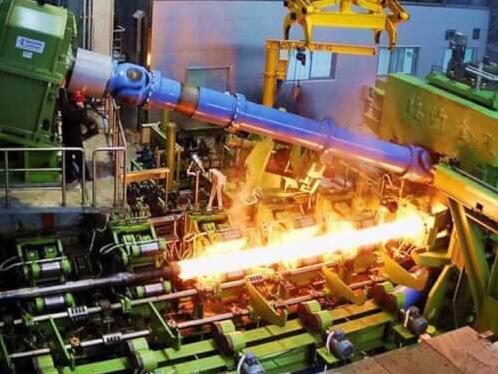

    二辊斜置式穿孔机组(简称:穿孔机)用于穿轧普通碳素钢管、塑性差的合金钢管和奥氏体不锈钢管等,与轧管机、均整机、定径机配套可生产成品热轧管,与冷拔机配套可生产冷拔管,与冷轧机配套可生产冷轧管,是目前国内无缝钢管生产的主要穿孔设备。
      穿孔机通常选用YRKK型绕线电动机作为动力,YRKK系列电机,电动机采用箱式结构,电动机顶部安装封闭式空/空冷却器,防护等级IP44,冷却方式IC611或IC616,安装型式IMB3,电源频率50Hz,电源电压为6000V或10000V,允许电压的偏差范围为±5%,电源的额定频率为50Hz。中心高355mm~630mm,功率范围185kW~5000kW; 定额类型S1,绝缘等级F(按B级考核)。定子接线方式为Y接,转子绕组由纯铜排绕制而成,采用F级绝缘材料。轴承有滚动轴承和滑动轴承两种型式,依电机功率大小及转速而定。该系列高压电动机适用于海拔不超过1000m, 环境温度低于40℃,少灰尘,无蒸气、酸、碱等腐蚀性和爆炸性气体的室内环境,如果运行环境中粉尘较多,应该定期清理电机内部的粉尘,并作好轴承的防尘工作。该系列电动机符合GB755《旋转电机 定额和性能》和国际电工委员会IEC的规定。
MWLS系列穿孔机液体电阻启动水阻柜
、概述
   MWLS系列
穿孔机液体电阻启动水阻柜可广泛用于钢铁、冶金等行业无缝钢管生产的主要穿孔设备交流绕线式异步电机的重载软启动,启动效果好,一旦调试好起动一次性成功,启动成功率:100%。MWLS系列穿孔机液体电阻启动水阻柜
   其执行标准为:
   GB7251-1997   低压成套开关设备和控制设备
   Q/MWLS -2016    MWLS系列
穿孔机液体电阻启动水阻柜
、工作原理
   MWLS系列
穿孔机液体电阻启动水阻柜是采用特种介质的水溶液作为电阻,在特殊设计的液阻箱中引入极板作电极串入电机转子回落中,电机起动时,由一小功率伺服电机带动极板移动来改变极板的相对位置,使(串入转子回路时)液体电阻由大到小作无极变化,从而使电机低电流平滑起动。
、环境条件
   周围空气温度: (-20-+40)℃
   相对湿度:≤90%(20 ℃时)
   海拨高度:≤2000m
   安装场所无显著摇动和冲击振动;无腐蚀性气体;安装倾斜度≤5℃
   电源要求:三相四线交流380V±10%,50HZ

、技术参数

 起动次数:连续起动3-7次;
    起动电流:lq≤1.3le
    起动时间:10-60S,预整定,现场可调;
    起动温升:
8~20℃/次(根据实际工况而定)
    电液正常工作温度:0~70℃;
   柜体防护等级:lP20 lP30;

、性能特点
   1、起动性能远优于频敏变阻器、油浸变阻器、铸铁电阻等起动器;
   2、水阻柜软起动,起动电流小,约为电机额定电流的1.3倍,1倍电流也可能实现;
   3、可连续起动5-10次,且无谐波污染;
   4、起动过程平滑,对设备无机械应力冲击,可延长机械设备及电要的寿命;
   5、可低电压起动,电网电压低于电机额定电压的10%时,可顺利起动;
   6、适用性广,可适用任何负载状况下绕线式电机软起动,特别适用于重载起动;
   6、具有起动超时、失压、超行程、超温等多重保护功能;寒冷地区可带自动加热循环功能;
   7、结构简单、可靠,安装、维护方便。

MWLS系列穿孔机液体电阻启动水阻柜型号说明
MWLS系列穿孔机液体电阻启动水阻柜型号说明
七、订货须知
    提供绕线电机型号、额定功率、定子电流、定子电压、转子电流、转子电压;
    提供电机拖动的负载特征(工况说明);
    是否成套订货,成套订货包括:高(低)压一次
运行柜、液体电阻起动水阻柜MWLS、静止式进相器MP或电容无功补偿柜TBB;
    注明高压一次运行柜柜型(KYN28A-12、XGN2-12等)、保护要求;
    其它特殊要求,请在订货时与公司申明或协商。
