带PLC的MWLS型水阻柜工作原理图详解

作者:水阻柜点击:发布时间:2020-07-05

  MWLS型绕线电机水阻柜适用于三相交流380V~10KV,额定功率45~10000KW的绕线式异步电动机的重载平滑起动。克服了老式起动器起动电流大、不能连续起动且起动困难、使用寿命短、维修频繁等缺点。广泛应用于石化、建材、矿山、冶金、制糖等行业的球磨机、风机、轧机、破碎机、撕裂机和水泵等绕线式电动机的重载起动。为了更好让水阻柜客户了解水阻柜,兆复安电气现就水阻柜工作原理图来讲讲水阻柜工作原理MWLS型绕线电机水阻柜

一、水阻柜上电
1、合上水阻柜控制盘中QF1微型断路器,观察仪表门上水阻柜温度仪,是否有显示?
    如果温度仪没有显示,请检查水阻柜的外接电源端子是否有电源送电过来?若无,请合上级电源开关;若有,请检查熔断器FU1-3的熔芯是否损坏或是否安装?若损坏请更换,若未安装及时补充安装;
2、打开柜门,观察水阻柜控制盘中PLC工作电源是否有电?
    如果PLC工作电源指示灯没有亮,请观察水阻柜温控仪测量水电阻温度显示值,并观察温控仪上下限的动作LED指示灯是否动作?当温控仪测量温度值低于下限温度设置值时,温控仪下限动作指示灯会亮,观察水阻柜面板加热指示灯是否亮?若没有亮,请旋动加热旋钮SA1调至加热档位,加热接触器KM3吸合,面板上加热指示灯HR亮;水阻柜液温低,水阻柜是不允许工作的,这是保证水阻柜正常工作的条件;只有温度高于下限温度设置值时,且旋钮SA1旋到“工作”档位时,水阻柜的PLC才有电源指示。
3、水阻柜PLC第一次上电要注意水阻柜极板运动方向。水阻柜出厂时极板是停放在中间位置的,因为将水阻柜极板出厂停在中间位置,水阻柜PLC会检测到极板应该复位,朝上运动,若果电源相序反了,极板会超下运动,这是错误的动作!请立马关掉电源,调整水阻柜控制电源的相序,确定极板复位朝上运行,运行碰到上行程开关时,应该立即停止。若不停止,请观察PLC的I0.1输入口的LED是否亮?没有亮,上限位行程开关及其线路是否出现了问题,请检修!

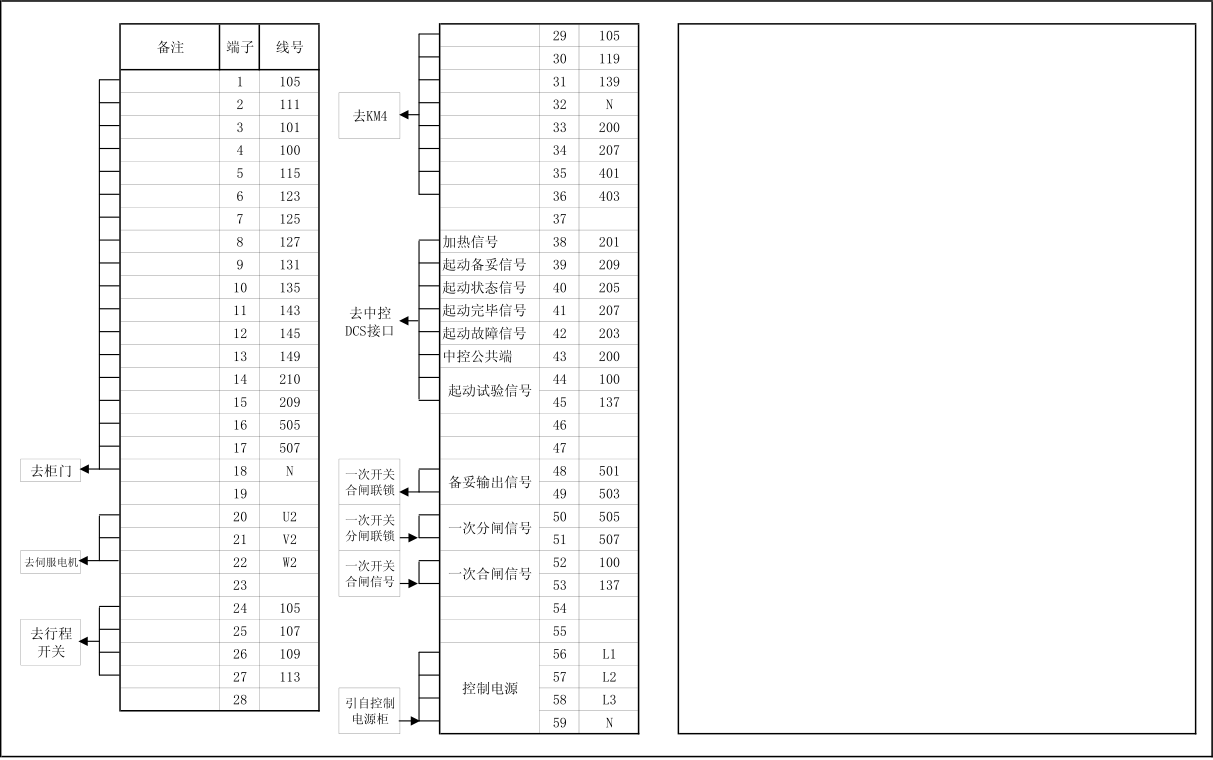

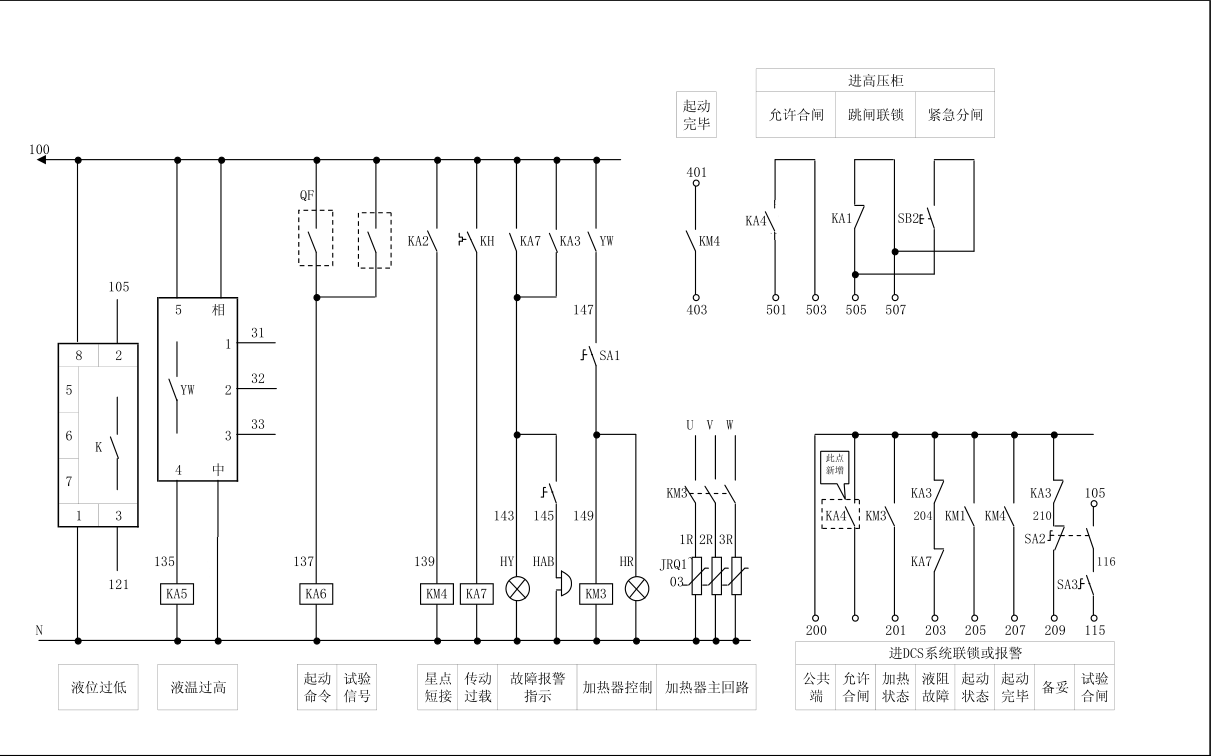

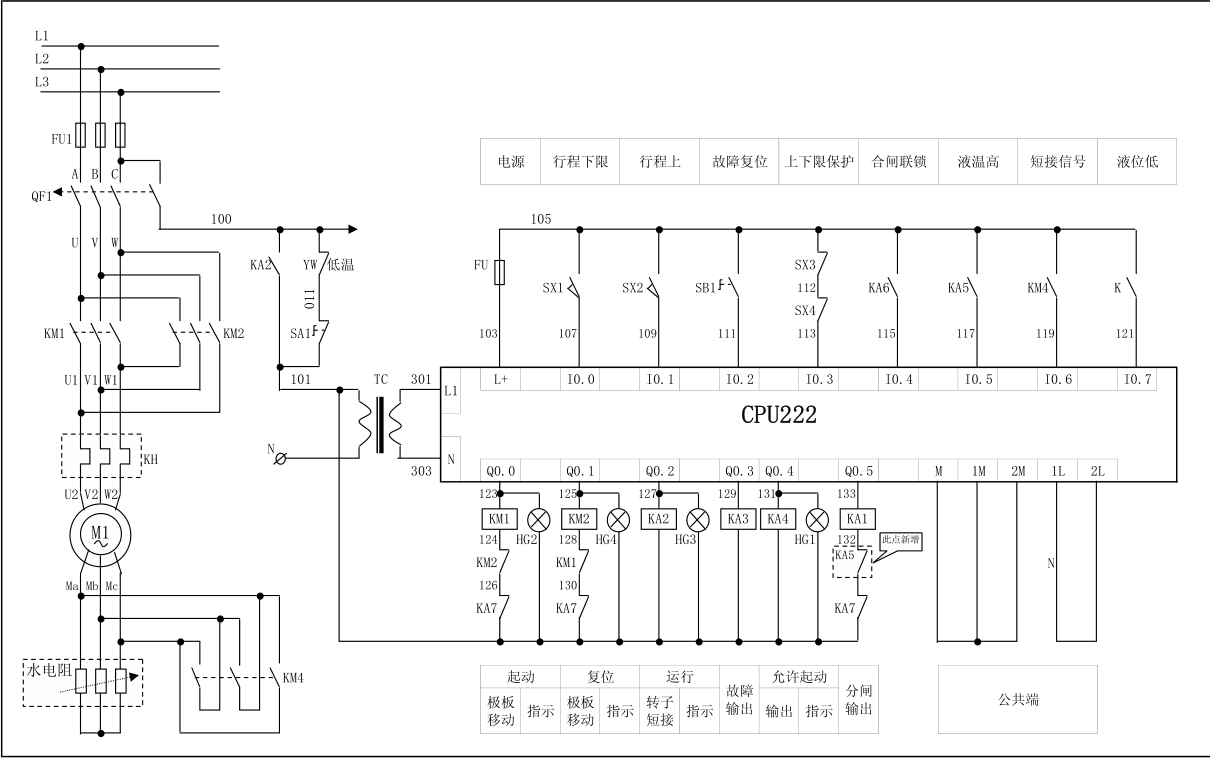

带PLC的MWLS型水阻柜工作原理图详解
二、水阻柜允许起动条件及问题处理
1、首先要极板复位到上限位,并引起上限位行程开关SX2动作,PLC的I0.1有输入。若PLC的I0.1端口LED没有亮,则说明I0.1端口没有输入,请确认上限位行程开关及其线路是否出现了问题,请检修!
2、保护行程开关SX3和SX4的常闭点串联信号的输入点PLC的I0.3端口LED灯要亮,否则保护行程开关SX3和SX4出现问题或其线路开路,请检修!
3、只能是以上两个端口有输入,其他端口不能有输入,PLC的输出端口Q0.4才会动作,KA4中间继电器才会吸合,HG1允许合闸指示灯才会亮,这是主电机起动的必要条件;
4、水阻柜PLC的输入没有一个灯亮时,请先检查FU熔断器的熔芯是否完好?确认没有问题后再去检查其它问题。
5、若允许合闸指示灯HG1没有亮,而故障指示灯HY亮,且报警器HAB发出声音报警,请旋动SA2旋钮关闭HAB声音报警,观察PLC输入指示灯,若PLC输入I0.5端口LED灯亮,说明KA5中间继电器动作,面板温控仪HY温度上限值越限,说明水电阻的液温超温,需要等待温度下降才能起动,或者加强水阻柜的风冷,比如加风机临时散热等。若PLC输入I0.7端口LED灯亮,说明水电阻液位过低报警,这个时候只需要加纯净水即可!若这两个端口都没有问题还报警,说明传动电机的热点器KH故障点没有复位,请复位热继电器故障点。
带PLC的MWLS型水阻柜工作原理图详解
三、水阻柜起动过程
1、水阻柜允许合闸指示灯HG1亮,KA4吸合,KA4输出开点501与503闭合,这个信号是给电机高压运行开关柜的合闸联锁信号,只有KA4的开点闭合,高压开关柜的主开关才能合闸,否则开关柜的合闸按钮是失效的。
2、当KA4给开关柜允许合闸信号后,主电机高压运行柜主开关在操作工给出合闸命令后闭合,其主开关辅助触点QF信号100与137开点闭合,给水阻柜起动联锁信号,KA6得电吸合,水阻柜PLC的I0.4端口收到信号,PLC的Q0.0端口输出,其LED灯亮,接触器KM1吸合,极板传动电机转动,带动水电阻的动极板向下运行,动极板活动框架离开上限位行程开关,行程开关SX2复位,105与109开点断开,PLC的I0.1端口信号消失,PLC的输出端口Q0.4停止输出,KA4复位,允许起动信号消失,允许起动指示灯HG1灭,水电阻的动定极板间的电阻值随之减小,根据主电机功率大小及其负载工况,PLC在预设的程序下,控制极板下降过程,倘若电机功率小,起动时间短,可能KM1一直吸合,极板会一直下降,直到下下行程开关位置;有的电机功率大,或负载重,起动时间需要延长,极板往下的过程可能会有一个停顿或多个停顿来延长极板下降时间,从而来延长电机起动的实际时间。
3、当极板运行至下限位开关,并且引起下限行程开关SX1动作,PLC的I0.0端口有了信号输入而LED亮,PLC的输出端口Q0.0停止信号输出,KM1释放,极板不会向下运行,PLC的输出端口Q0.2输出,KA2继电器吸合,运行指示灯HG3亮,KA2的开点100与139动作,控制转子短接接触器KM4吸合,此时主电机算是起动完毕。
4、当KM4吸合后,极板将会处于什么状态呢?通常有两种:
第一种:KM4吸合后,其辅助触点105与119的开点闭合信号给PLC的I0.6端口,PLC的输出端口Q0.1输出信号,KM2接触器吸合,极板复位指示灯HG4亮,水阻柜的动极板朝上复位运行,离开下限位行程开关SX1,SX1复位,PLC的I0.0端口信号消失,极板一直朝上运行,并不会像起动时中间有停顿,直到运行撞到上限位行程开关SX2,并引起SX2的动作,PLC的I0.1端口信号出现,PLC的输出端口Q0.1输出信号消失,KM2接触器释放,极板停止向上运行。这种情况是电机起动完毕后,水阻柜的动极板是停了在上限位的。当主机停机,电机运行柜主开关辅助触点QF信号100与137开点断开,KA6继电器释放,PLC的I0.4端口信号信号消失,PLC的输出端口Q0.2输出信号也随之消失,KA2继电器线圈释放,KM4转子短接接触器也紧跟着释放。如果没有其他故障发生,允许继电器KA4又会吸合,HG1允许合闸指示灯亮,为下次主电机起动做准备。
第二种:KM4吸合后,其辅助触点105与119的开点闭合信号给PLC的I0.6端口,PLC不会有动作输出,极板停止在下限位。当主机停机,电机运行柜主开关辅助触点QF信号100与137开点断开,KA6继电器释放,PLC的I0.4端口信号信号消失,PLC的输出端口Q0.2输出信号也随之消失,KA2继电器线圈释放,KM4转子短接接触器也紧跟着释放,同时PLC的输出端口Q0.1输出信号,KM2接触器吸合,极板复位指示灯HG4亮,水阻柜的动极板朝上复位运行,离开下限位行程开关SX1,SX1复位,PLC的I0.0端口信号消失,极板一直朝上运行,并不会像起动时中间有停顿,直到运行撞到上限位行程开关SX2,并引起SX2的动作,PLC的I0.1端口信号出现,PLC的输出端口Q0.1输出信号消失,KM2接触器释放,极板停止向上运行。如果没有其他故障发生,允许继电器KA4又会吸合,HG1允许合闸指示灯亮,为下次主电机起动做准备。
这两种区别就是主电机起动完毕后一个极板是停了在上下位,一个是停留在下限位,其利弊我就不在这里分析了。
5、当主电机在起动过程中,水阻柜出现水电阻的温度异常而越限报警、液位过低的报故障、极板传动电机过载、及动极板行程越位以及起动超时等故障时,PLC的输出端口Q0.5输出信号消失,KA1中间继器的释放,其输出触点KA1的505与507闭点复位闭合,给电机运行高压柜分闸命令,强制主开关柜分闸,而起动失败。在KA1释放的同时,PLC的输出端口Q0.3输出信号,KA3故障继电器吸合,水阻柜面板上故障指示灯HY亮。KA1中间继器正常工作都是吸合的,就是PLC的输出端口Q0.5输出信号一直有输出,只有起动出现故障,PLC的输出端口Q0.5输出信号才会消失,即使故障消失了,PLC的输出端口Q0.5输出信号需要按一下SB1复位按钮给PLC的I0.2端口一个命令,PLC的输出端口Q0.5输出信号才会出现,KA1又会吸合的。
6、当主电机在起动完毕后,水阻柜出现水电阻的温度异常而越限报警、液位过低的报故障、极板传动电机过载、及动极板行程越位以及起动超时等故障时,PLC的输出端口Q0.3输出信号,KA3故障继电器吸合,水阻柜面板上故障指示灯HY亮,但是PLC的输出端口Q0.5输出信号不会消失,KA1中间继器也不会释放,电机运行高压柜也就不会因这些故障而出现不必要的跳闸。
   以上是兆复安电气为广大的水阻柜使用客户根据水阻柜工作原理图详细讲解了其工作过程,希望大家能更好的使用好水阻柜。
